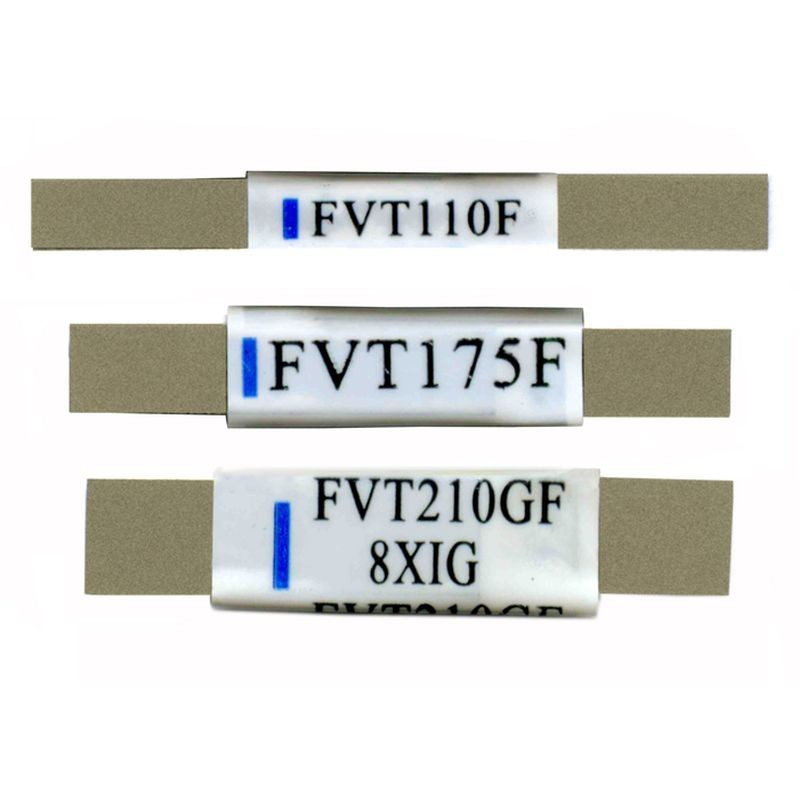

自復式保險絲 FVT 16V DC 電池貼片型
介紹
自復式保險絲 FVT 16V DC 電池貼片型系列，適用於電池
設計用於筆記型電腦、可充電電池組、鋰電池芯。
產品合規性
- UL, CSA, TUV
- EU RoHS, REACH
電子特性
| 型號 | 最高電壓 VDC Vint/Vop | I max. Amps. | 電流 (A) | R min. (Ohms) | R$_{1}$ max (Ohms) | 動作時間 | 典型功耗 (W) | ||
|---|---|---|---|---|---|---|---|---|---|
| 保持電流 | 動作電流 | 電流 (A) | 時間 (秒) | ||||||
| FVT110F | 16 | 100 | 1.10 | 2.70 | 0.038 | 0.140 | 5.50 | 5.00 | 0.7 |
| FVT170F | 16 | 100 | 1.70 | 3.40 | 0.030 | 0.105 | 8.50 | 5.00 | 0.7 |
| FVT175F | 16 | 100 | 1.75 | 3.60 | 0.029 | 0.102 | 8.75 | 5.00 | 0.8 |
| FVT200F | 16 | 100 | 2.00 | 4.70 | 0.022 | 0.078 | 10.00 | 5.00 | 0.9 |
| FVT210GF | 16 | 100 | 2.10 | 4.70 | 0.018 | 0.060 | 10.50 | 5.00 | 1.2 |
| FVT240F | 16 | 100 | 2.40 | 5.90 | 0.014 | 0.052 | 12.00 | 5.00 | 1.0 |
* V max. = 在額定電流下，器件在不損壞情況下可承受的最大電壓。
* I max. = 在額定電壓下，器件在不損壞情況下可承受的最大故障電流。
* I hold = 保持電流 - 在20°C 靜止空氣中，器件不會動作的最大電流。
* I trip = 動作電流 - 在20°C 靜止空氣中，器件一定會動作的最小電流。
* R min. = 在20°C、動作前器件的最小電阻。
* R 1max. = 在動作後1小時於20°C 測量的器件最大電阻。

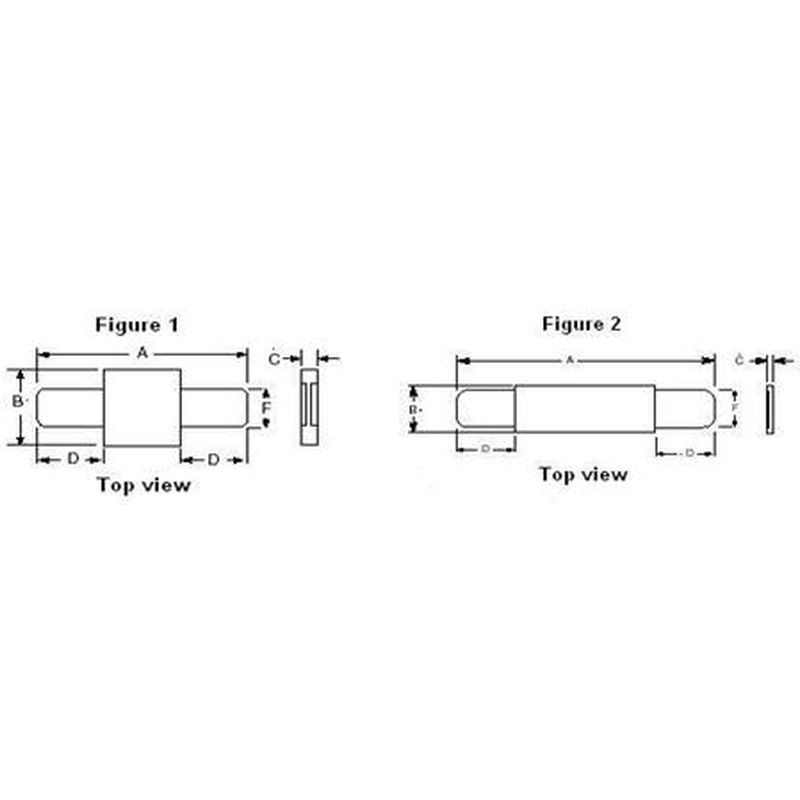

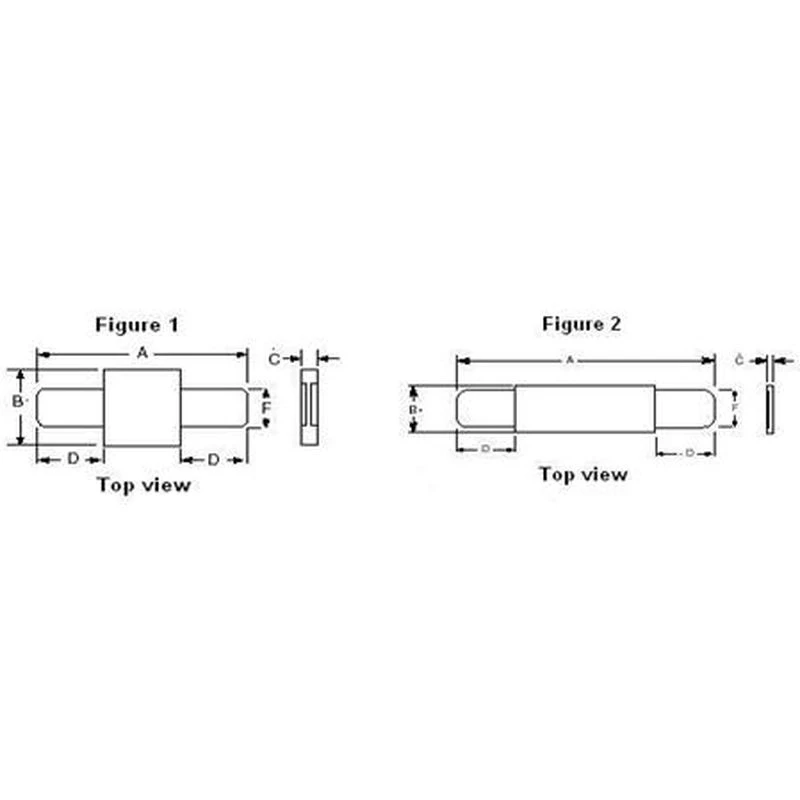

產品尺寸
| 零件編號 | 圖號 | A (最小/最大) | B (最小/最大) | C (最小/最大) | D (最小/最大) | F (最小/最大) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FVT110F | 2 | 23.6 | 25.6 | 2.6 | 2.9 | 0.5 | 0.9 | 7.0 | 8.0 | 2.3 | 2.5 |
| FVT170F | 1 | 15.4 | 17.5 | 7.0 | 7.4 | 0.5 | 0.9 | 4.0 | 6.2 | 3.9 | 4.1 |
| FVT175F | 2 | 21.0 | 23.0 | 3.4 | 3.7 | 0.5 | 0.9 | 5.5 | 6.6 | 2.9 | 3.1 |
| FVT200F | 2 | 21.0 | 23.0 | 4.1 | 4.5 | 0.5 | 0.9 | 3.5 | 4.8 | 2.9 | 3.1 |
| FVT210GF | 2 | 21.0 | 23.0 | 4.9 | 5.2 | 0.5 | 0.9 | 4.1 | 5.5 | 3.9 | 4.1 |
| FVT240F | 2 | 23.8 | 26.0 | 4.9 | 5.3 | 0.5 | 0.9 | 4.0 | 5.5 | 3.9 | 4.1 |
產品包裝
- **標準包裝：** 每個塑膠袋 1,000 PCS。
