ATP-NS 系列 (UL 認證, 短腳PCB使用)
ATP-NS 系列 (UL 認證, 短腳PCB使用)

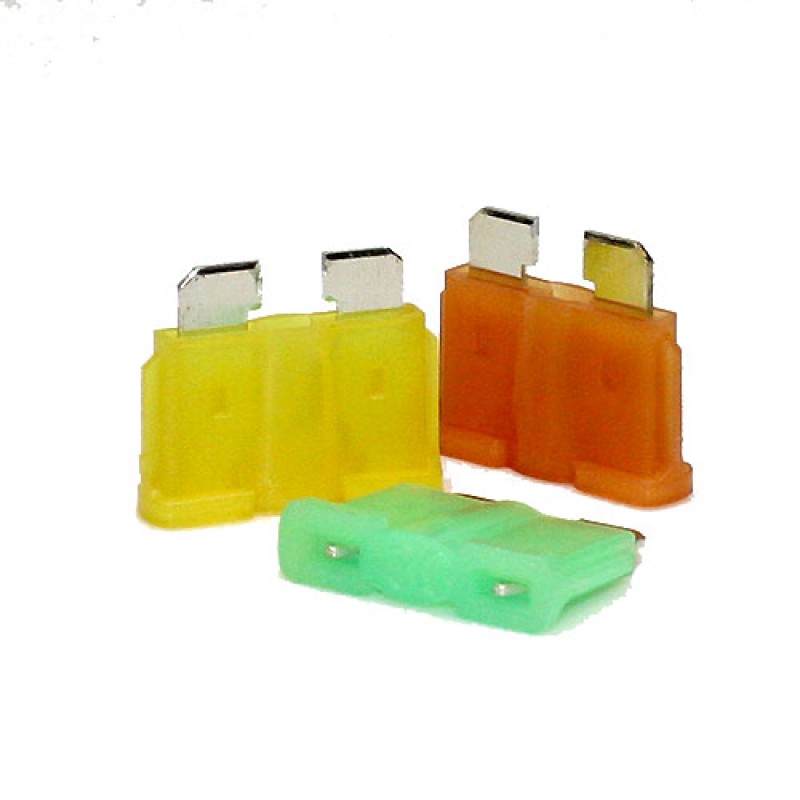

型號：ATP-NS
瀚新科技ATP-NS PCB 直焊用短腳中型插片式車用保險絲系列險絲系列，採用業界標準超高純度之鋅合金做為保險絲金屬熔絲，以及工業級高耐溫高密度聚酯塑膠做為絕緣本體，原物料材質符合美國 Underwriter Labortory (UL) 安全實驗室所制定之安全規範並通過 UL 實驗室認證。
介紹
ATP-NS PC板直焊用短腳中型插片式車用保險絲，UL 安規認證。
瀚新科技ATP-NS PCB 直焊用短腳中型插片式車用保險絲系列險絲系列，採用業界標準超高純度之鋅合金做為保險絲金屬熔絲，以及工業級高耐溫高密度聚酯塑膠做為絕緣本體，原物料材質符合美國 Underwriter Labortory (UL) 安全實驗室所制定之安全規範並通過 UL 實驗室認證。

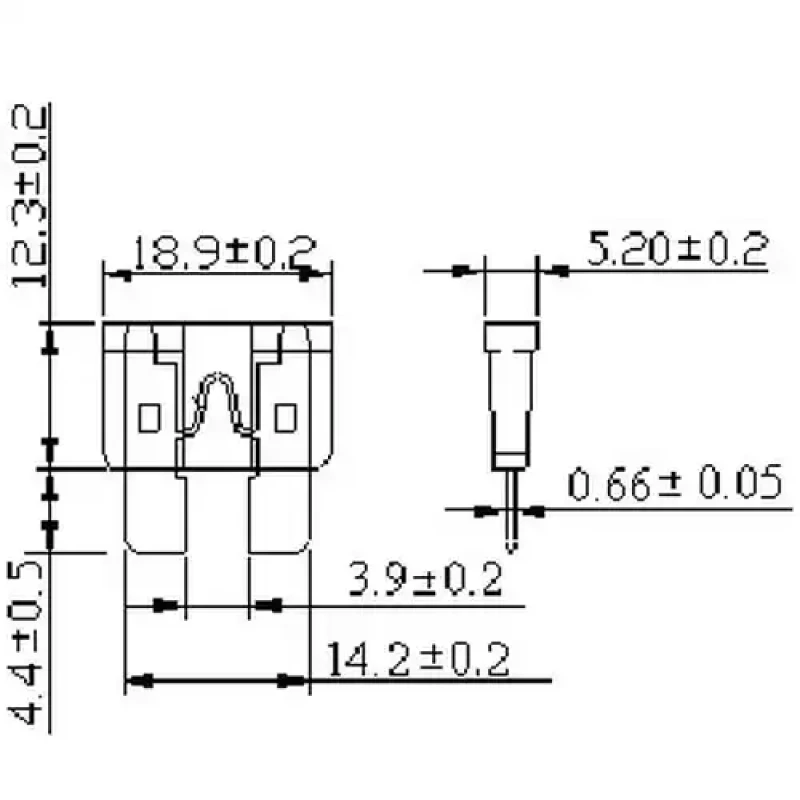

保險絲金屬部分經過特殊電鍍處理，並將腳長縮短至符合一般通用PCB 過錫爐後應有的焊接長度，此設計將可減少PCB 生產時保險絲夾的成本以及焊錫後的人工處理，並可確保在高電流情況下，傳統保險絲夾會過熱軟化造成阻抗提高的情況不會發生，增加產品品質以及可靠度。
產品合規性
- UL 認證
- SAE 標準
- ISO 8820
- EU RoHS, REACH
電子特性
| % 額定值 | 電流額定值 | 斷開時間 | |
|---|---|---|---|
| 最短 | 最長 | ||
| 110% | 3 – 40 Amp | 100 小時 | – |
| 135% | 3 – 40 Amp | – | 1800 秒 |
| 200% | 3 – 40 Amp | – | 5 秒 |
訂購資訊
| 型錄編號 | 安培額定值 | 電壓額定值 | 顏色代碼 | 標稱冷阻值 |
|---|---|---|---|---|
| ATP-NS03 | 3A | 32VDC | 紫色 | 0.031 |
| ATP-NS04 | 4A | 32VDC | 粉紅色 | 0.023 |
| ATP-NS05 | 5A | 32VDC | 棕褐色 | 0.018 |
| ATP-NS07 | 7.5A | 32VDC | 棕色 | 0.011 |
| ATP-NS10 | 10A | 32VDC | 紅色 | 0.0077 |
| ATP-NS15 | 15A | 32VDC | 藍色 | 0.0048 |
| ATP-NS20 | 20A | 32VDC | 黃色 | 0.0033 |
| ATP-NS25 | 25A | 32VDC | 本色 | 0.0025 |
| ATP-NS30 | 30A | 32VDC | 綠色 | 0.0019 |
| ATP-NS35 | 35A | 32VDC | 藍綠色 | 0.0016 |
| ATP-NS40 | 40A | 32VDC | 琥珀色 | 0.0014 |
產品包裝
- OEM 包裝: 1,000PCS/塑膠袋
- 出口包裝: 1,000PCS/塑膠袋, 10,000PCS/紙箱。
