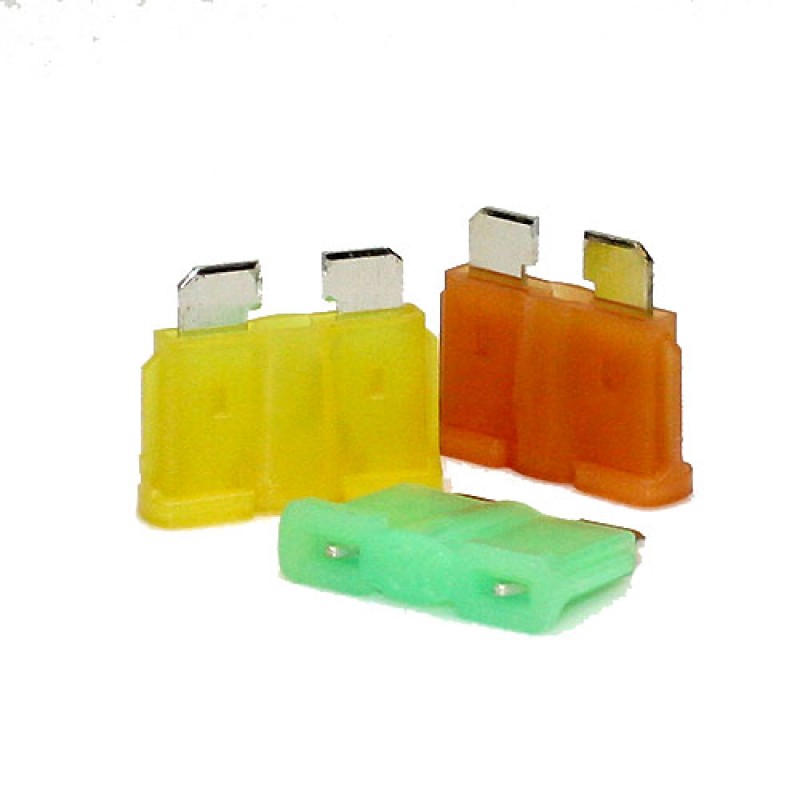

ATP-NS (UL, für Leiterplatten)
ATP-NS (UL, für Leiterplatten)
Typ：ATP-NS
Hansor ATP-NS-Serie Standard-Klingen-Sicherung für Leiterplatten (PCB) wird aus hochwertigem Thermoplast hergestellt, das die hohen Temperaturen aushält, die für das Lotbadverfahren bei der Leiterplattenproduktion erforderlich sind. Die verkürzte, verzinnte Klinge ermöglicht es, die Sicherung direkt an die Leiterplatte zu löten und macht Sicherungsklemmen überflüssig, die nicht für hohe Ströme ausgelegt sind. Die ATP-NS-Serie senkt die Kosten für Leiterplatten und erhöht die Zuverlässigkeit der Schaltungen.
Einführung
ATP-NS Standard-Flachsicherungsserie für PCB-Anwendungen, UL-zertifiziert.
Die Hansor ATP-NS Serie Standard-Flachsicherung für PCB wird aus hochwertigem Thermoplast hergestellt, das den hohen Temperaturen des Löt-Float-Prozesses bei der PCB-Produktion standhält. Die verkürzte, zinnbeschichtete Klinge ermöglicht das direkte Löten der Sicherung auf die Leiterplatte und macht Sicherungsklammern überflüssig, die nicht für hohe Ströme ausgelegt sind. Die ATP-NS Serie senkt die Kosten für PCBs und erhöht die Zuverlässigkeit der Schaltungen.
Produktkonformität
- UL-zertifiziert
- SAE-Normen
- ISO 8820
- EU RoHS, REACH
Elektrische Eigenschaften
| % des Nennwerts | Nennstrom | Auslösezeit | |
|---|---|---|---|
| Mindestwert | Höchstwert | ||
| 110% | 3 – 40 A | 100 Stunden | – |
| 135% | 3 – 40 A | – | 1800 Sek |
| 200% | 3 – 40 A | – | 5 Sek |
Bestellinformationen
| Katalognummer | Nennstrom | Nennspannung | Farbcode | Nomineller Kaltwiderstand |
|---|---|---|---|---|
| ATP-NS03 | 3A | 32VDC | Violett | 0.031 |
| ATP-NS04 | 4A | 32VDC | Rosa | 0.023 |
| ATP-NS05 | 5A | 32VDC | Beige | 0.018 |
| ATP-NS07 | 7.5A | 32VDC | Braun | 0.011 |
| ATP-NS10 | 10A | 32VDC | Rot | 0.0077 |
| ATP-NS15 | 15A | 32VDC | Blau | 0.0048 |
| ATP-NS20 | 20A | 32VDC | Gelb | 0.0033 |
| ATP-NS25 | 25A | 32VDC | Natur | 0.0025 |
| ATP-NS30 | 30A | 32VDC | Grün | 0.0019 |
| ATP-NS35 | 35A | 32VDC | Blaugrün | 0.0016 |
| ATP-NS40 | 40A | 32VDC | Bernstein | 0.0014 |
Produktverpackung
- OEM-Verpackung: 1,000PCS/polybag
- Exportverpackung: 1,000PCS/polybag, 10,000PCS/carton.
