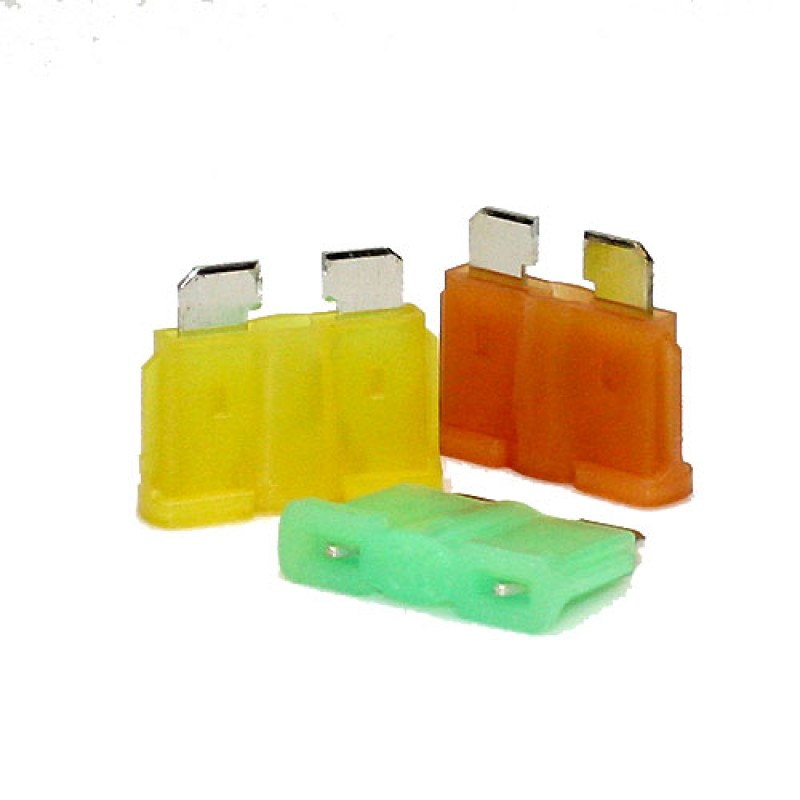

ATP-NS (UL, uso en placa de circuito impreso)
ATP-NS (UL, uso en PCB)
Tipo：ATP-NS
El fusible de cuchilla estándar para PCB de la serie Hansor ATP-NS está fabricado con termoplástico de alta calidad que puede soportar las altas temperaturas requeridas para el proceso de inmersión en soldadura durante la producción de placas de circuito impreso (PCB). La pestaña acortada estañada permite que el fusible se suelde directamente a la placa de circuito, eliminando la necesidad de clips para fusibles que no están diseñados para uso de alta corriente. La serie ATP-NS reduce el costo de la placa de circuito impreso (PCB) y aumenta la fiabilidad de los circuitos.
Introducción
Serie de fusibles de cuchilla estándar ATP-NS para uso en PCB, certificado UL.
El fusible de cuchilla estándar de la serie ATP-NS de Hansor para PCB está fabricado con termoplástico de alta calidad que puede soportar las altas temperaturas requeridas para el proceso de soldadura por inmersión de la producción de PCB. La lengüeta acortada bañada en estaño permite que el fusible se suelde directamente a la placa de circuito, eliminando la necesidad de portafusibles que no están diseñados para uso de alta corriente. La serie ATP-NS reduce el coste de la PCB y aumenta la fiabilidad de los circuitos.
Conformidad del producto
- Certificado UL
- Normas SAE
- ISO 8820
- EU RoHS, REACH
Características electrónicas
| % del valor nominal | Corriente nominal | Tiempo de apertura | |
|---|---|---|---|
| Mínimo | Máximo | ||
| 110% | 3 – 40 Amp | 100 Hours | – |
| 135% | 3 – 40 Amp | – | 1800 Sec |
| 200% | 3 – 40 Amp | – | 5 Sec |
Información de pedido
| Número de catálogo | Amperaje | Voltaje nominal | Código de color | Resistencia nominal en frío |
|---|---|---|---|---|
| ATP-NS03 | 3A | 32VDC | VIOLETA | 0.031 |
| ATP-NS04 | 4A | 32VDC | ROSA | 0.023 |
| ATP-NS05 | 5A | 32VDC | BEIGE | 0.018 |
| ATP-NS07 | 7.5A | 32VDC | MARRÓN | 0.011 |
| ATP-NS10 | 10A | 32VDC | ROJO | 0.0077 |
| ATP-NS15 | 15A | 32VDC | AZUL | 0.0048 |
| ATP-NS20 | 20A | 32VDC | AMARILLO | 0.0033 |
| ATP-NS25 | 25A | 32VDC | NATURAL | 0.0025 |
| ATP-NS30 | 30A | 32VDC | VERDE | 0.0019 |
| ATP-NS35 | 35A | 32VDC | AZUL VERDE | 0.0016 |
| ATP-NS40 | 40A | 32VDC | ÁMBAR | 0.0014 |
Embalaje del producto
- Empaque OEM: 1,000PCS/polybag
- Embalaje de exportación: 1,000PCS/polybag, 10,000PCS/carton.
