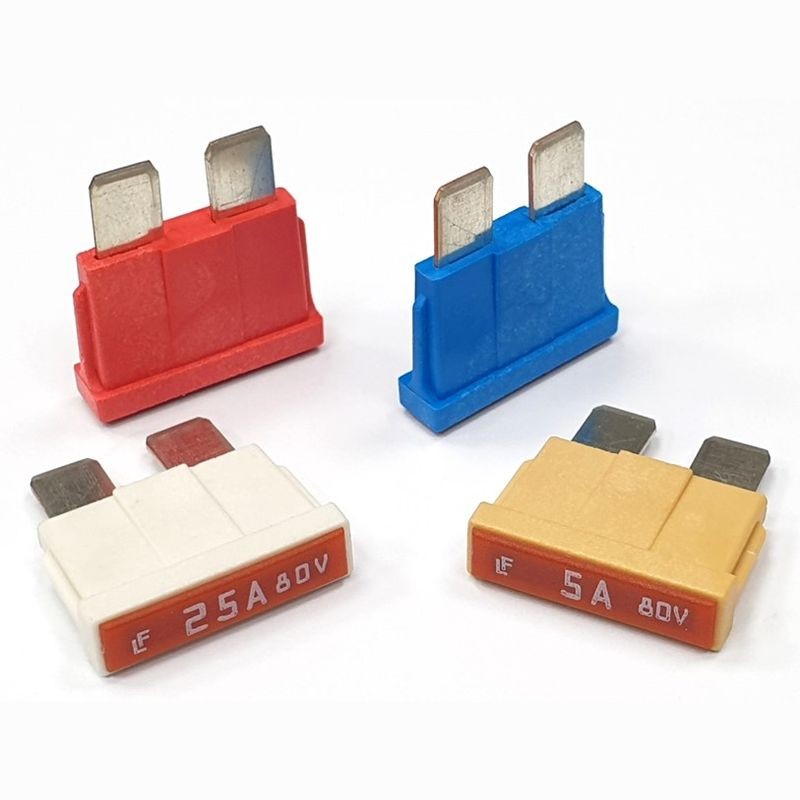

ATP-HVS
介紹
ATP-HVS 80V 高壓插片式保險絲系列 適用於具有高電壓電路的車輛。
這款 ATP-HVS 是一款額定電壓為 80VDC 的標準插片式保險絲。其採用三件式結構搭配銅製觸點，可在惡劣環境下提供極佳的可靠性並維持低電壓降。
保險絲內部填充了滅弧材料，專為具備高壓電路的車輛所設計，例如混合動力車 (HEV)、插電式混合動力車 (PHEV)、純電動車 (BEV) 及商用車輛。目前提供 3A 至 30A 的額定電流選擇。
產品符合性
- SAE 標準
- ISO 8820
- EU RoHS, REACH
電子特性
| 額定百分比 (%) | 額定電流 | 熔斷時間 | |
|---|---|---|---|
| 最短 | 最長 | ||
| 100% | 3 – 30 Amp | 100 Hours | - |
| 150% | 3 – 30 Amp | 0.5 Sec | 300 Sec |
| 200% | 3 – 30 Amp | 0.15 Sec | 20 Sec |
| 350% | 3 – 30 Amp | 0.040 Sec | 0.5 Sec |
| 600% | 3 – 30 Amp | 0.002 Sec | 0.1 Sec |
訂購資訊
| 型錄編號 | 額定電流 | 額定電壓 | 顏色代碼 | 標稱冷態電阻 |
|---|---|---|---|---|
| ATP-HVS03 | 3A | 80 VDC | 紫色 | 31.8 mΩ |
| ATP-HVS04 | 4A | 80 VDC | 粉紅色 | 21.8 mΩ |
| ATP-HVS05 | 5A | 80 VDC | 棕褐色 | 16.5 mΩ |
| ATP-HVS07 | 7.5A | 80 VDC | 棕色 | 12.5 mΩ |
| ATP-HVS10 | 10A | 80 VDC | 紅色 | 7.30 mΩ |
| ATP-HVS15 | 15A | 80 VDC | 藍色 | 3.83 mΩ |
| ATP-HVS20 | 20A | 80 VDC | 黃色 | 3.10 mΩ |
| ATP-HVS25 | 25A | 80 VDC | 自然色 | 2.02 mΩ |
| ATP-HVS30 | 30A | 80 VDC | 綠色 | 1.56 mΩ |
產品包裝
- OEM 包裝: 500PCS/polybag
- Export Packaging: 500PCS/polybag, 10,000PCS/carton.
