Tipo：ATP-HVS

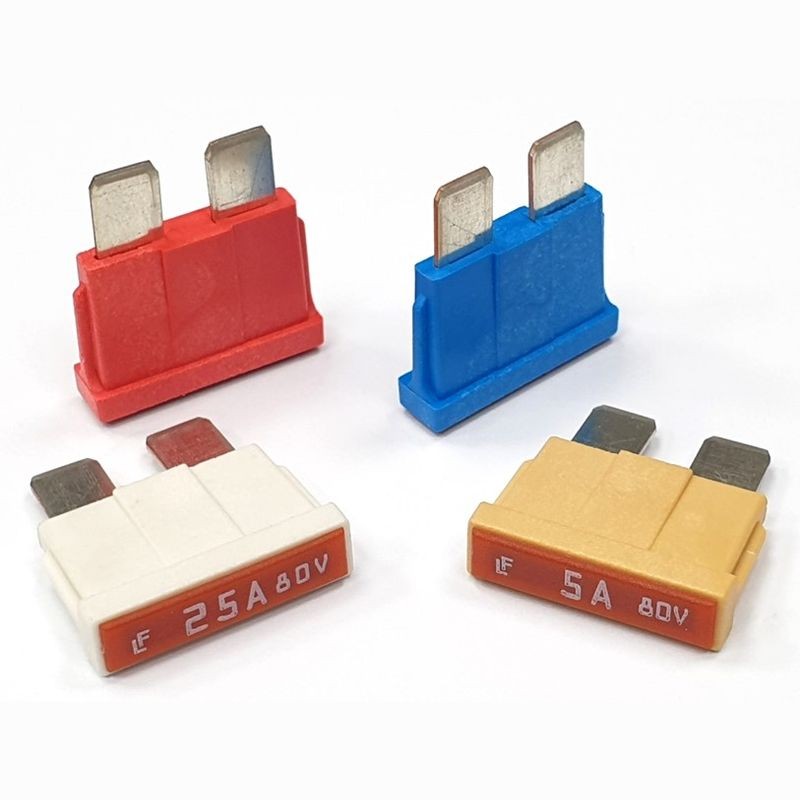

ATP-HVS 80V Serie de fusibles tipo cuchilla de alto voltaje para vehículos con circuitos de alto voltaje.
Introducción
ATP-HVS 80V Serie de fusibles de cuchilla de alto voltaje para vehículos con circuitos de alto voltaje.
El ATP-HVS es un fusible de cuchilla estándar con clasificación de 80VDC, que presenta una construcción de tres partes con contactos de cobre para una excelente fiabilidad en condiciones ambientales adversas y una baja caída de tensión. El cuerpo del fusible está relleno con material para extinción de arco. Diseñado para vehículos con circuitos de alto voltaje como HEV, PHEV, BEV y vehículos comerciales. Disponible en calibres de 3A a 30A.
Conformidad del producto
- Normas SAE
- ISO 8820
- EU RoHS, REACH
Características eléctricas
| % del valor nominal | Corriente nominal | Tiempo de apertura | |
|---|---|---|---|
| Mínimo | Máximo | ||
| 100% | 3 – 30 A | 100 h | - |
| 150% | 3 – 30 A | 0.5 s | 300 s |
| 200% | 3 – 30 A | 0.15 s | 20 s |
| 350% | 3 – 30 A | 0.040 s | 0.5 s |
| 600% | 3 – 30 A | 0.002 s | 0.1 s |
Información de pedido
| Número de catálogo | Corriente nominal | Tensión nominal | Código de color | Resistencia en frío nominal |
|---|---|---|---|---|
| ATP-HVS03 | 3A | 80 VDC | VIOLETA | 31.8 mΩ |
| ATP-HVS04 | 4A | 80 VDC | ROSA | 21.8 mΩ |
| ATP-HVS05 | 5A | 80 VDC | BEIGE | 16.5 mΩ |
| ATP-HVS07 | 7.5A | 80 VDC | MARRÓN | 12.5 mΩ |
| ATP-HVS10 | 10A | 80 VDC | ROJO | 7.30 mΩ |
| ATP-HVS15 | 15A | 80 VDC | AZUL | 3.83 mΩ |
| ATP-HVS20 | 20A | 80 VDC | AMARILLO | 3.10 mΩ |
| ATP-HVS25 | 25A | 80 VDC | NATURAL | 2.02 mΩ |
| ATP-HVS30 | 30A | 80 VDC | VERDE | 1.56 mΩ |
Embalaje del producto
- Embalaje OEM: 500 PCS/bolsa
- Embalaje para exportación: 500 PCS/bolsa, 10,000 PCS/cartón.
