Typ：ATP-HVS

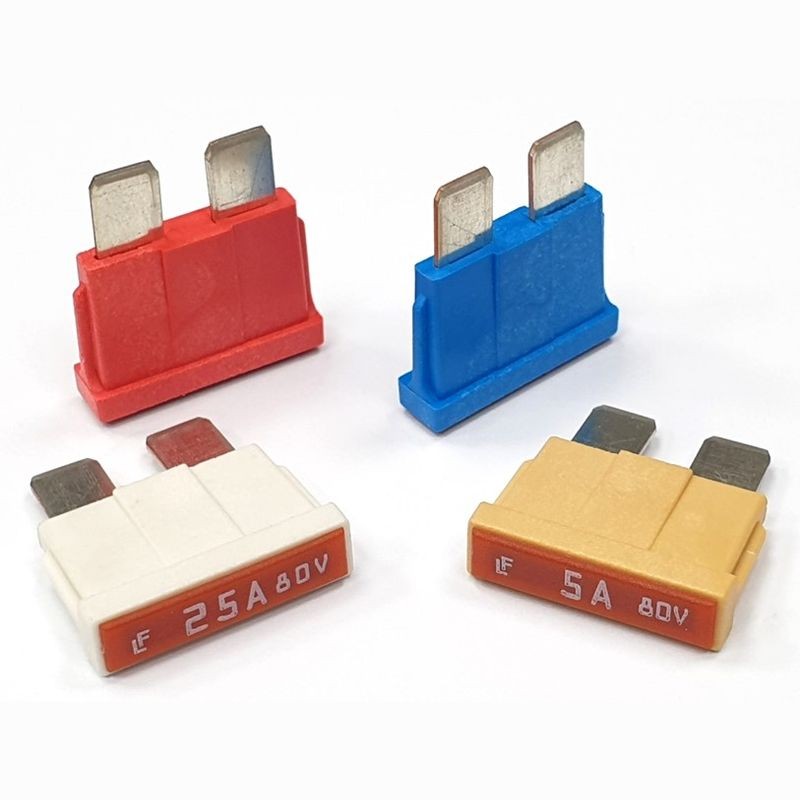

ATP-HVS 80V Hochspannungs-Stecksicherungsserie für Fahrzeuge mit Hochspannungskreisen.
Einleitung
ATP-HVS 80V Hochspannungs-Flachsicherungsserie für Fahrzeuge mit Hochspannungsstromkreisen.
Die ATP-HVS ist eine Standard-Flachsicherung mit Nennspannung 80VDC und verfügt über eine dreiteilige Konstruktion mit Kupferkontakten für ausgezeichnete Zuverlässigkeit unter rauen Umgebungsbedingungen und geringen Spannungsabfall. Das Sicherungsgehäuse ist mit lichtbogenlöschendem Material gefüllt. Entwickelt für Fahrzeuge mit Hochspannungs-Schaltungen wie HEV, PHEV, BEV und Nutzfahrzeuge. Erhältlich für Nennströme von 3A bis 30A.
Produktkonformität
- SAE-Normen
- ISO 8820
- EU RoHS, REACH
Elektrische Kennwerte
| % des Nennwerts | Nennstrom | Auslösezeit | |
|---|---|---|---|
| Minimal | Maximal | ||
| 100% | 3 – 30A | 100 Stunden | - |
| 150% | 3 – 30A | 0.5 Sek. | 300 Sek. |
| 200% | 3 – 30A | 0.15 Sek. | 20 Sek. |
| 350% | 3 – 30A | 0.040 Sek. | 0.5 Sek. |
| 600% | 3 – 30A | 0.002 Sek. | 0.1 Sek. |
Bestellinformationen
| Katalognummer | Nennstrom | Nennspannung | Farbcode | Nenn-Kaltwiderstand |
|---|---|---|---|---|
| ATP-HVS03 | 3A | 80 VDC | VIOLETT | 31.8 mΩ |
| ATP-HVS04 | 4A | 80 VDC | ROSA | 21.8 mΩ |
| ATP-HVS05 | 5A | 80 VDC | BEIGE | 16.5 mΩ |
| ATP-HVS07 | 7.5A | 80 VDC | BRAUN | 12.5 mΩ |
| ATP-HVS10 | 10A | 80 VDC | ROT | 7.30 mΩ |
| ATP-HVS15 | 15A | 80 VDC | BLAU | 3.83 mΩ |
| ATP-HVS20 | 20A | 80 VDC | GELB | 3.10 mΩ |
| ATP-HVS25 | 25A | 80 VDC | NATUR | 2.02 mΩ |
| ATP-HVS30 | 30A | 80 VDC | GRÜN | 1.56 mΩ |
Produktverpackung
- OEM-Verpackung: 500PCS/Polybeutel
- Exportverpackung: 500PCS/Polybeutel, 10,000PCS/Karton.
