AFE 玻璃管式汽車保險絲 (6.35mm x 32mm)
AFE 玻璃管式汽車保險絲 (6.35mm x 32mm)
型號：AFE
AFE 玻璃管式汽車保險絲常用於舊款美國車輛與電子設備。鍍鎳黃銅端蓋可確保保險絲耐腐蝕，並進一步改善保險絲與端子之間的導通性。
介紹

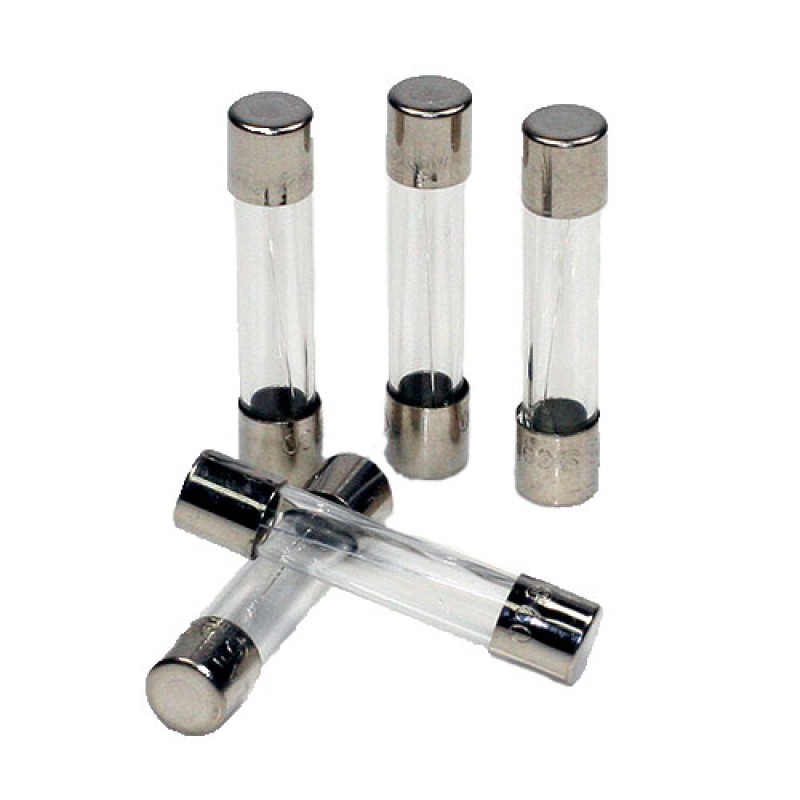

AFE 玻璃管式汽車保險絲
AFE 系列玻璃管汽車保險絲一般使用在美系車輛。1960~1970年代左右生產的美系汽車階使用此款車用保險絲。此系列保險絲也常使用在電子產品中，鍍鎳銅帽可確保銅帽不會因長時間使用而氧化造成保險絲接點阻值升高而造成保險絲的誤動作熔斷。

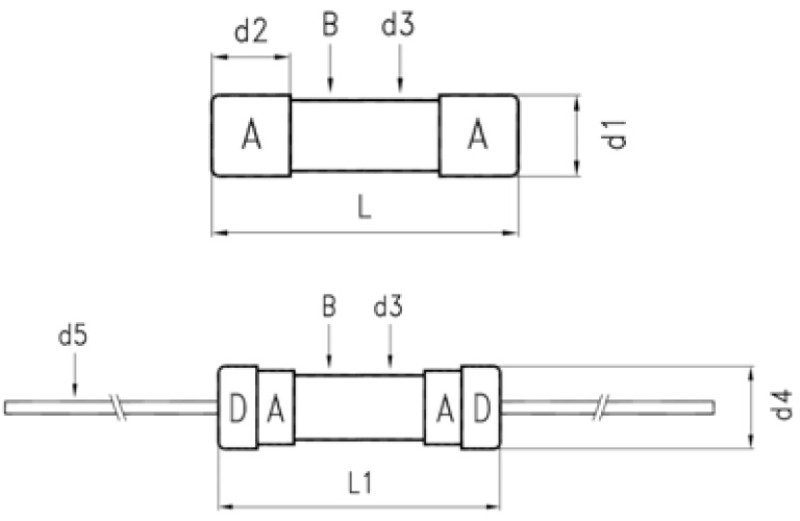

| 編號 | 零件描述 | 尺寸 |
|---|---|---|
| A | 鎳鍍黃銅端蓋 | – |
| B | 透明玻璃管 | – |
| C | 保險絲元件 | – |
| D | 錫鍍銅線引出端蓋 | – |
| d1 | 蓋直徑 | 6.35 ± 0.1 mm |
| d2 | 蓋高度 | 6.45 ± 0.1 mm |
| d3 | 玻璃管直徑 | 5.62 ± 0.3 mm |
| d4 | 引線端蓋直徑 | 7.00 ± 0.1 mm |
| d5 | 引線長度 | 38.0 ± 2.0 mm |
| L | 保險絲本體 | 31.75 ± 0.75 mm |
| L1 | 含引線端蓋之總長度 | 33.05 ± 0.75 mm |
產品符合性
- UL, CSA, PSE, JET（詳情請見訂購資訊）
- EU RoHS, REACH
電子特性
| 額定值百分比 | 電流額定值 | 動作時間 | |
|---|---|---|---|
| 最短 | 最長 | ||
| 110% | 10mA – 300 Amp | 4 hrs | – |
| 135% | 10mA – 300 Amp | – | 60 min |
| 200% | 10mA – 300 Amp | 5 Sec | 120 Sec |
訂購資訊
| 零件編號 | 電流額定值 | 電壓額定值 | 認可 |
|---|---|---|---|
| AFE-0.01 ~ AFE-0.8 | 10mA ~ 800mA | 250V | UL, CSA |
| AFE-1 ~ AFE-5 | 1A ~ 5A | 250V | UL, CSA, PSE(250V, 125V, 32V), JET(250V, 125V, 32V) |
| AFE-6 ~ AFE-10 | 6A ~ 10A | 250V | UL, CSA, PSE(250V), JET(250V) |
| AFE-12 ~ AFE~30 | 12A ~ 30A | 32V | UL Recognized, CSA |
* 對於帶引線版本，零件編號將為 AFP.
產品包裝
- 原廠包裝：1000PCS/polybag
- 出口包裝：1000PCS/polybag, 10,000PCS/carton.
