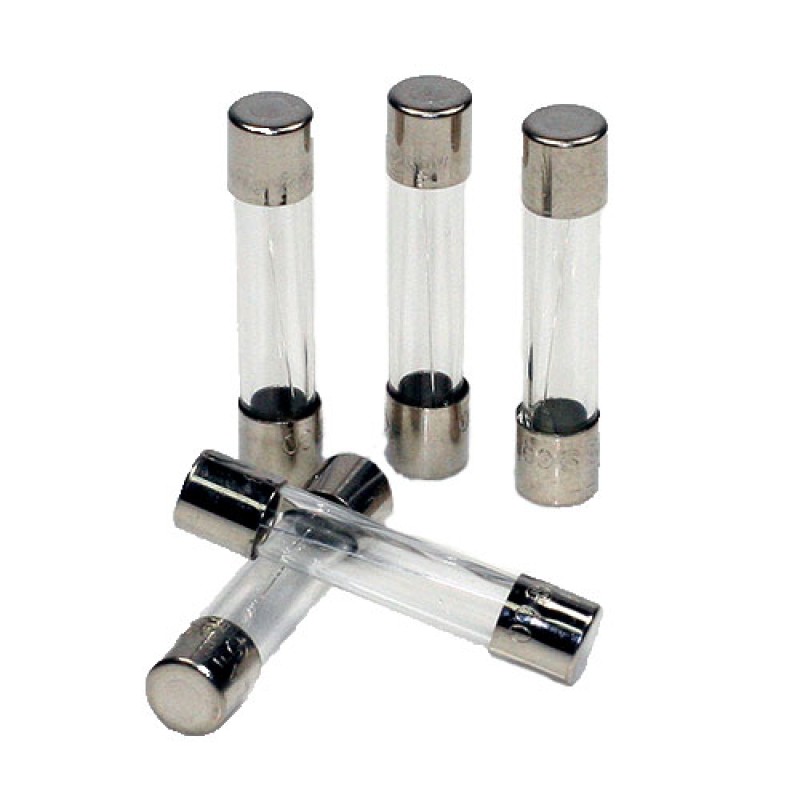

AFE (6.35mm x 32mm)
AFE (6.35mm x 32mm)
Typ：AFE
Die AFE-Glasrohrsicherung mit schneller Ansprechzeit wird häufig in älteren amerikanischen Autos und in elektronischen Geräten verwendet. Eine nickelplattierte Messingkappe sorgt dafür, dass die Sicherung korrosionsbeständig ist und verbessert zusätzlich die Verbindung zwischen der Sicherung und den Anschlussklemmen.
Einleitung
AFE Glasrohr-Schnellwirkende Fahrzeugsicherung.
AFE Glasrohr-Schnellwirkende Fahrzeugsicherungen werden häufig in älteren amerikanischen Fahrzeugmodellen und in elektronischen Geräten verwendet. Eine nickelbeschichtete Messingkappe sorgt dafür, dass die Sicherung korrosionsbeständig ist und verbessert zudem die Kontaktverbindung zwischen Sicherung und Anschlussklemmen.

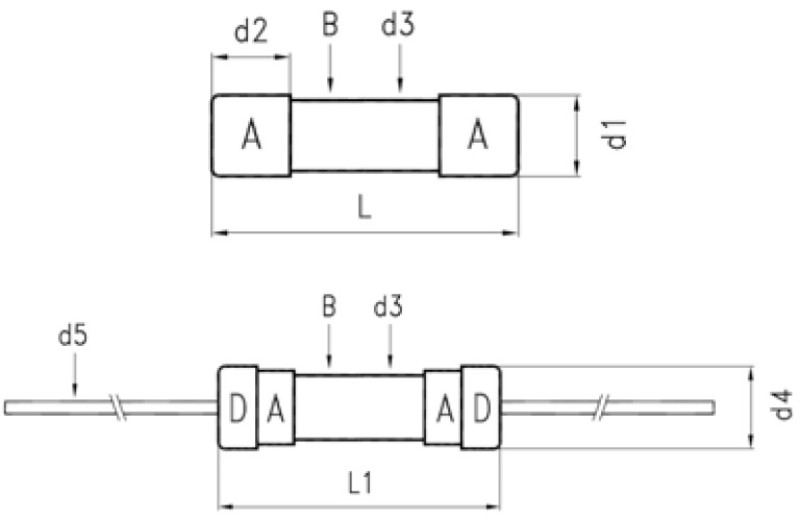

| Nr. | Teilebeschreibung | Abmessung |
|---|---|---|
| A | Nickelbeschichtete Messingkappe | – |
| B | Transparente Glasröhre | – |
| C | Sicherungselement | – |
| D | Zinnbeschichtete Kupferdraht-Anschlusskappe | – |
| d1 | Durchmesser der Kappe | 6.35 ± 0.1 mm |
| d2 | Höhe der Kappe | 6.45 ± 0.1 mm |
| d3 | Durchmesser der Glasröhre | 5.62 ± 0.3 mm |
| d4 | Durchmesser der Anschlusskappe | 7.00 ± 0.1 mm |
| d5 | Länge des Anschlussdrahts | 38.0 ± 2.0 mm |
| L | Sicherungskörper | 31.75 ± 0.75 mm |
| L1 | Gesamtlänge mit Anschlusskappe | 33.05 ± 0.75 mm |
Produktkonformität
- UL, CSA, PSE, JET (Siehe Bestellinformationen für Details)
- EU RoHS, REACH
Elektrische Eigenschaften
| % des Nennwerts | Nennstrom | Auslösezeit | |
|---|---|---|---|
| Mindestwert | Höchstwert | ||
| 110% | 10mA – 300 Amp | 4 hrs | – |
| 135% | 10mA – 300 Amp | – | 60 min |
| 200% | 10mA – 300 Amp | 5 Sec | 120 Sec |
Bestellinformationen
| Teilenummer | Nennstrom | Nennspannung | Zulassung |
|---|---|---|---|
| AFE-0.01 ~ AFE-0.8 | 10mA ~ 800mA | 250V | UL, CSA |
| AFE-1 ~ AFE-5 | 1A ~ 5A | 250V | UL, CSA, PSE(250V, 125V, 32V), JET(250V, 125V, 32V) |
| AFE-6 ~ AFE-10 | 6A ~ 10A | 250V | UL, CSA, PSE(250V), JET(250V) |
| AFE-12 ~ AFE~30 | 12A ~ 30A | 32V | UL Recognized, CSA |
* Bei der Ausführung mit Anschlussdraht lautet die Teilenummer AFP.
Produktverpackung
- OEM-Verpackung: 1000PCS/Polybeutel
- Exportverpackung: 1000PCS/Polybeutel, 10,000PCS/Karton.
