AFE (6.35mm x 32mm)
AFE (6.35mm x 32mm)
Tipo：AFE
AFE Fusible automotriz de tubo de vidrio de acción rápida se usa comúnmente en coches americanos de modelos antiguos y dispositivos electrónicos. La tapa de latón niquelado garantiza que el fusible sea resistente a la corrosión y mejora además la conectividad entre el fusible y los terminales.
Introducción

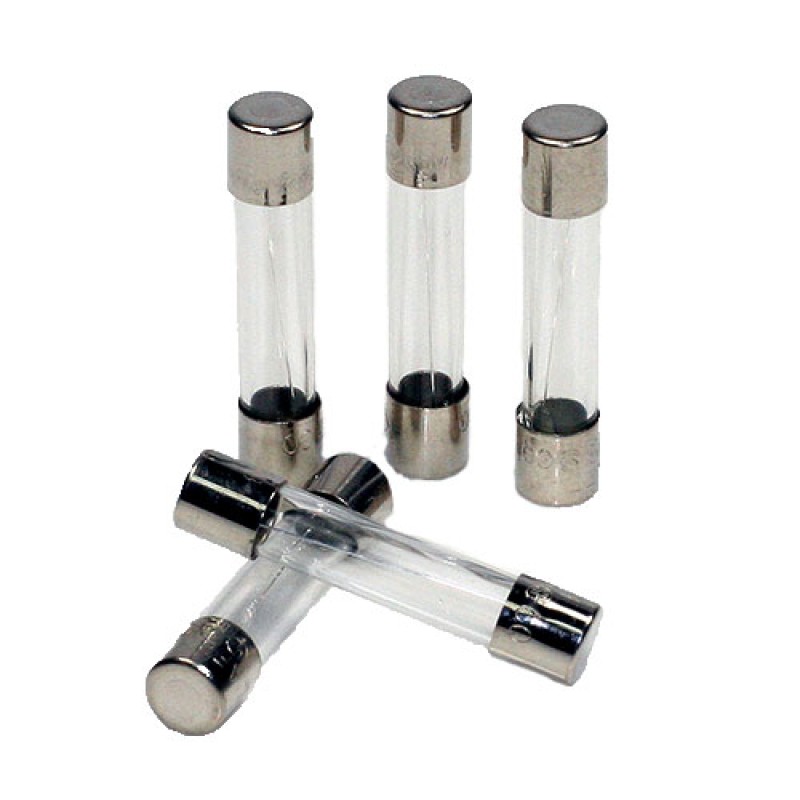

Fusible automotriz de tubo de vidrio AFE de acción rápida.
El fusible automotriz de tubo de vidrio AFE de acción rápida se utiliza comúnmente en automóviles americanos de modelos antiguos y en dispositivos electrónicos. La tapa de latón niquelado garantiza que el fusible sea resistente a la corrosión y mejora aún más la conectividad entre el fusible y los terminales.

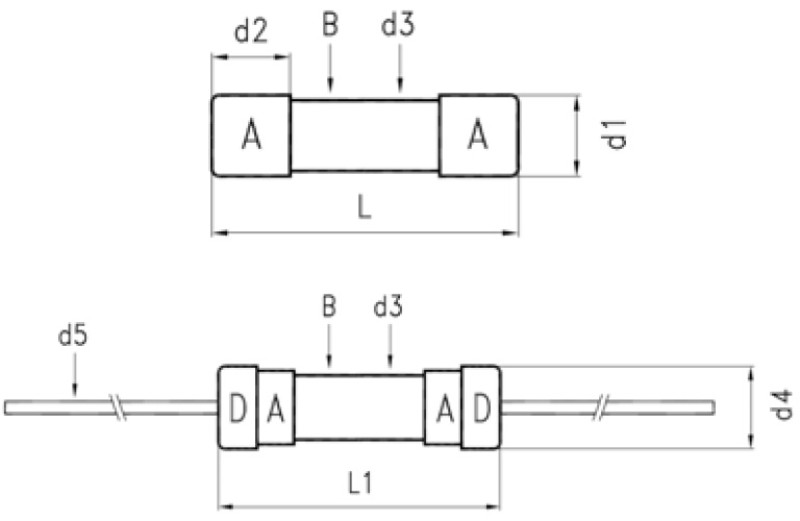

| N.º | Descripción de la pieza | Dimensión |
|---|---|---|
| A | Tapa de latón niquelado | – |
| B | Tubo de vidrio transparente | – |
| C | Elemento fusible | – |
| D | Tapa de cable de cobre estañado | – |
| d1 | Diámetro de la tapa | 6.35 ± 0.1 mm |
| d2 | Altura de la tapa | 6.45 ± 0.1 mm |
| d3 | Diámetro del tubo de vidrio | 5.62 ± 0.3 mm |
| d4 | Diámetro de la tapa del cable | 7.00 ± 0.1 mm |
| d5 | Longitud del cable | 38.0 ± 2.0 mm |
| L | Cuerpo del fusible | 31.75 ± 0.75 mm |
| L1 | Longitud total con la tapa del cable | 33.05 ± 0.75 mm |
Conformidad del producto
- UL, CSA, PSE, JET (Ver Información de pedido para más detalles)
- EU RoHS, REACH
Características electrónicas
| % de la clasificación | Corriente nominal | Tiempo de apertura | |
|---|---|---|---|
| Mínimo | Máximo | ||
| 110% | 10mA – 300 Amp | 4 hrs | – |
| 135% | 10mA – 300 Amp | – | 60 min |
| 200% | 10mA – 300 Amp | 5 Sec | 120 Sec |
Información de pedido
| Número de pieza | Corriente nominal | Tensión nominal | Aprobación |
|---|---|---|---|
| AFE-0.01 ~ AFE-0.8 | 10mA ~ 800mA | 250V | UL, CSA |
| AFE-1 ~ AFE-5 | 1A ~ 5A | 250V | UL, CSA, PSE(250V, 125V, 32V), JET(250V, 125V, 32V) |
| AFE-6 ~ AFE-10 | 6A ~ 10A | 250V | UL, CSA, PSE(250V), JET(250V) |
| AFE-12 ~ AFE~30 | 12A ~ 30A | 32V | UL Recognized, CSA |
* Para la versión con cable, el número de pieza será AFP.
Embalaje del producto
- Embalaje OEM: 1000PCS/polybag
- Embalaje de exportación: 1000PCS/polybag, 10,000PCS/cartón.
