QSMD0603
QSMD0603
Tipo：QSMD0603
Los fusibles SMD se utilizan ampliamente en una variedad de productos electrónicos, como pantallas LCD, aparatos para PC, dispositivos de comunicación portátiles, aparatos AV... etc. El cuerpo del chip cerámico es ideal para la soldadura por reflujo.
Introducción

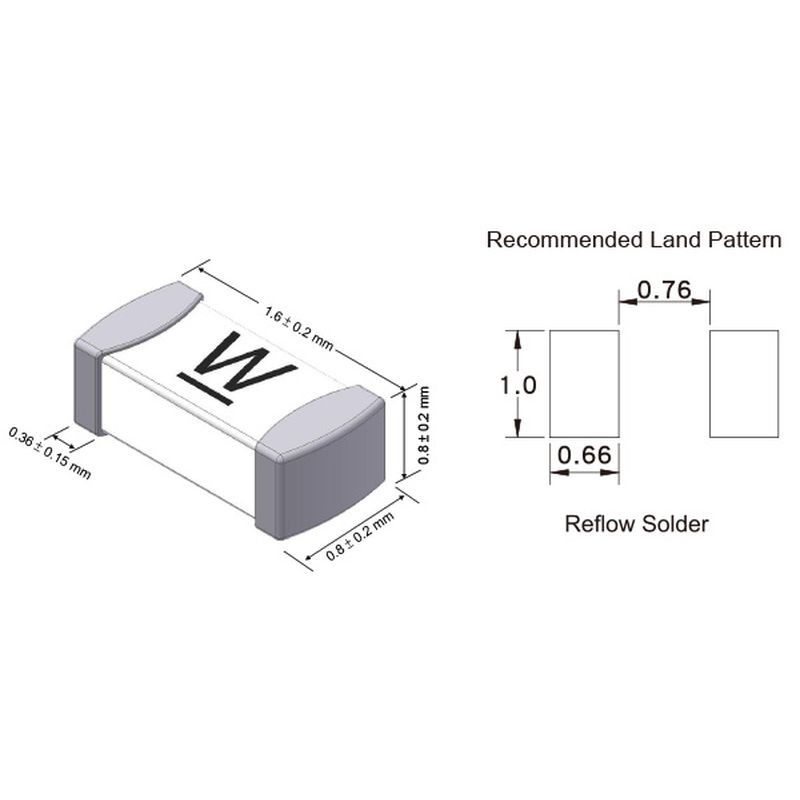

QSMD0603 Fusible SMD.
Los fusibles SMD se utilizan ampliamente en una variedad de productos electrónicos, como pantallas LCD, equipos para PC, dispositivos de comunicación portátiles, aparatos AV... etc. El cuerpo de chip cerámico es ideal para la soldadura por reflujo.
Conformidad del producto
- Reconocido por UL (1A~8A)
- EU RoHS, REACH
Características eléctricas
Para tipo de acción rápida
| Tipo de acción rápida | |||
|---|---|---|---|
| % de la clasificación | Corriente nominal | Tiempo de apertura | |
| Mínimo | Máximo | ||
| 100% | 1 – 8 Amp | 4 hr | – |
| 200% | 1 – 8 Amp | – | 5 Sec |
| 300% | 1 – 8 Amp | – | 0.5 Sec |
| 1000% | 1 – 8 Amp | – | 0.02 Sec |
Para tipo de acción retardada
| Tipo de acción retardada | |||
|---|---|---|---|
| % de la clasificación | Corriente nominal | Tiempo de apertura | |
| Mínimo | Máximo | ||
| 100% | 1 – 8 Amp | 4 hr | – |
| 200% | 1 – 8 Amp | 1 Sec | 120 Sec |
| 300% | 1 – 8 Amp | – | 3 Sec |
| 1000% | 1 – 8 Amp | – | 0.05 Sec |
Información de pedido
| Número de catálogo | Amperaje nominal | Tensión nominal | Tipo de respuesta | Resistencia en frío nominal |
|---|---|---|---|---|
| QSMD06LF001 | 1A | 63VDC | Acción rápida | 345 mΩ |
| QSMD06LF1.50 | 1.5A | 63VDC | Acción rápida | 160 mΩ |
| QSMD06LF002 | 2A | 63VDC | Acción rápida | 66 mΩ |
| QSMD06LF2.50 | 2.5A | 63VDC | Acción rápida | 39 mΩ |
| QSMD06LF003 | 3A | 63VDC | Acción rápida | 27 mΩ |
| QSMD06LF3.50 | 3.5A | 63VDC | Acción rápida | 21 mΩ |
| QSMD06LF004 | 4A | 63VDC | Acción rápida | 18 mΩ |
| QSMD06LF005 | 5A | 63VDC | Acción rápida | 13 mΩ |
| QSMD06LF006 | 6A | 63VDC | Acción rápida | 10 mΩ |
| QSMD06LF007 | 7A | 63VDC | Acción rápida | 8 mΩ |
| QSMD06LF008 | 8A | 63VDC | Acción rápida | 6 mΩ |
| QSMD06LT001 | 1A | 63VDC | Acción retardada | 224 mΩ |
| QSMD06LT1.50 | 1.5A | 63VDC | Acción retardada | 100 mΩ |
| QSMD06LT002 | 2A | 63VDC | Acción retardada | 60 mΩ |
| QSMD06LT2.50 | 2.5A | 63VDC | Acción retardada | 27 mΩ |
| QSMD06LT003 | 3A | 63VDC | Acción retardada | 22 mΩ |
| QSMD06LT3.50 | 3.5A | 63VDC | Acción retardada | 17 mΩ |
| QSMD06LT004 | 4A | 63VDC | Acción retardada | 14 mΩ |
| QSMD06LT005 | 5A | 63VDC | Acción retardada | 10 mΩ |
| QSMD06LT006 | 6A | 63VDC | Acción retardada | 7 mΩ |
| QSMD06LT007 | 7A | 63VDC | Acción retardada | 6 mΩ |
| QSMD06LT008 | 8A | 63VDC | Acción retardada | 5 mΩ |
Embalaje del producto
- Tipo de embalaje: La serie SMD se empaqueta en carretes con cinta para máquinas pick-and-place.
- Embalaje estándar: 4,000 PCS por carrete.
