表面黏著型保險絲QSMD0603
QSMD0603 SMD Fuse

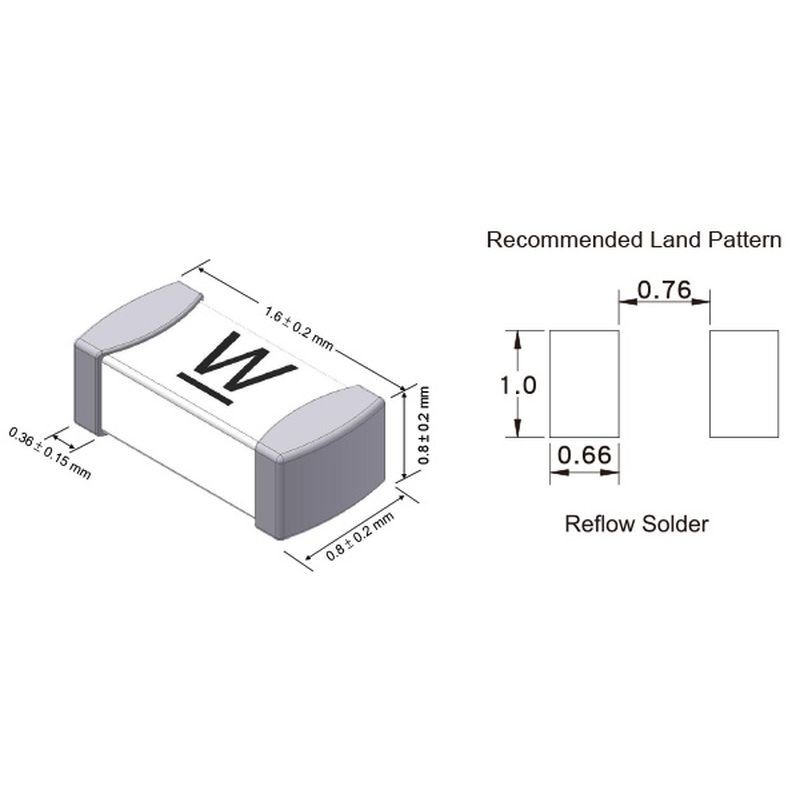

型號：QSMD0603
表面黏著型保險絲廣泛應用於各類電子產品，例如液晶顯示器、個人電腦設備、便攜式通訊裝置、視聽設備... 等。陶瓷晶片本體適合波峰焊。
簡介
QSMD0603 SMD 保險絲。
SMD 保險絲廣泛應用於各類電子產品，如 LCD 顯示器、PC 裝置、便攜式通訊設備、AV 設備……等。陶瓷芯片外殼非常適合回流焊。
產品合規性
- UL 認可 (1A~8A)
- EU RoHS, REACH
電性特性
適用於快速型
| 快速型 | |||
|---|---|---|---|
| 額定百分比 | 額定電流 | 開斷時間 | |
| 最短 | 最長 | ||
| 100% | 1 – 8 Amp | 4 hr | – |
| 200% | 1 – 8 Amp | – | 5 Sec |
| 300% | 1 – 8 Amp | – | 0.5 Sec |
| 1000% | 1 – 8 Amp | – | 0.02 Sec |
適用於延時型
| 延時型 | |||
|---|---|---|---|
| 額定百分比 | 額定電流 | 開斷時間 | |
| 最短 | 最長 | ||
| 100% | 1 – 8 Amp | 4 hr | – |
| 200% | 1 – 8 Amp | 1 Sec | 120 Sec |
| 300% | 1 – 8 Amp | – | 3 Sec |
| 1000% | 1 – 8 Amp | – | 0.05 Sec |
訂購資訊
| 型錄編號 | 額定電流 | 額定電壓 | 熔斷型式 | 標稱冷態電阻 |
|---|---|---|---|---|
| QSMD06LF001 | 1A | 63VDC | 快速型 | 345 mΩ |
| QSMD06LF1.50 | 1.5A | 63VDC | 快速型 | 160 mΩ |
| QSMD06LF002 | 2A | 63VDC | 快速型 | 66 mΩ |
| QSMD06LF2.50 | 2.5A | 63VDC | 快速型 | 39 mΩ |
| QSMD06LF003 | 3A | 63VDC | 快速型 | 27 mΩ |
| QSMD06LF3.50 | 3.5A | 63VDC | 快速型 | 21 mΩ |
| QSMD06LF004 | 4A | 63VDC | 快速型 | 18 mΩ |
| QSMD06LF005 | 5A | 63VDC | 快速型 | 13 mΩ |
| QSMD06LF006 | 6A | 63VDC | 快速型 | 10 mΩ |
| QSMD06LF007 | 7A | 63VDC | 快速型 | 8 mΩ |
| QSMD06LF008 | 8A | 63VDC | 快速型 | 6 mΩ |
| QSMD06LT001 | 1A | 63VDC | 延時型 | 224 mΩ |
| QSMD06LT1.50 | 1.5A | 63VDC | 延時型 | 100 mΩ |
| QSMD06LT002 | 2A | 63VDC | 延時型 | 60 mΩ |
| QSMD06LT2.50 | 2.5A | 63VDC | 延時型 | 27 mΩ |
| QSMD06LT003 | 3A | 63VDC | 延時型 | 22 mΩ |
| QSMD06LT3.50 | 3.5A | 63VDC | 延時型 | 17 mΩ |
| QSMD06LT004 | 4A | 63VDC | 延時型 | 14 mΩ |
| QSMD06LT005 | 5A | 63VDC | 延時型 | 10 mΩ |
| QSMD06LT006 | 6A | 63VDC | 延時型 | 7 mΩ |
| QSMD06LT007 | 7A | 63VDC | 延時型 | 6 mΩ |
| QSMD06LT008 | 8A | 63VDC | 延時型 | 5 mΩ |
產品包裝
- 包裝類型： SMD 系列以帶裝軸盤包裝，適用於貼片機。
- 標準包裝：每捲 4,000 PCS。
