HVR250 (250V) Serie
HVR250 (250V) Serie

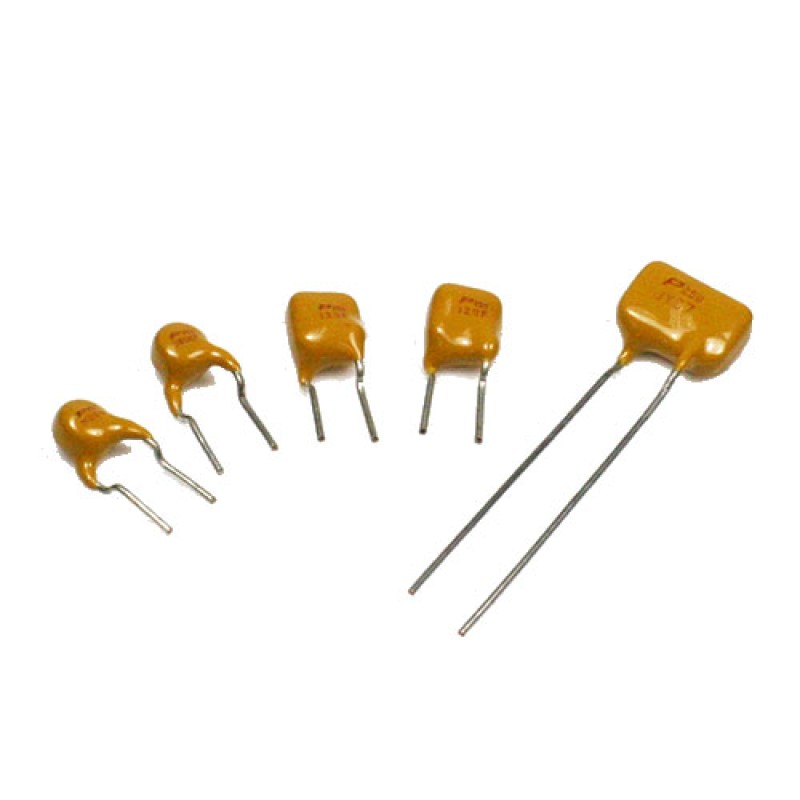

Tipo：HVR250
．Dispositivos con terminales radiales
．Material aislante de polímero epoxi curado y retardante de llama cumple con los requisitos UL 94V-0
．Los dispositivos radiales de alto voltaje (serie HVR), dispositivos PPTC basados en polímero, son adecuados para proteger equipos de telefonía contra descargas por rayos y cruces de alimentación, y son totalmente compatibles con las normas de telecomunicaciones
．Los dispositivos radiales de alto voltaje están diseñados para ofrecer diferentes series de producto con distintas corrientes de mantenimiento, proporcionando 250Vac (Vmax de interrupción) y 60Vdc (Vmax de operación) y con baja resistencia
．Material aislante de polímero epoxi curado y retardante de llama cumple con los requisitos UL 94V-0
．Los dispositivos radiales de alto voltaje (serie HVR), dispositivos PPTC basados en polímero, son adecuados para proteger equipos de telefonía contra descargas por rayos y cruces de alimentación, y son totalmente compatibles con las normas de telecomunicaciones
．Los dispositivos radiales de alto voltaje están diseñados para ofrecer diferentes series de producto con distintas corrientes de mantenimiento, proporcionando 250Vac (Vmax de interrupción) y 60Vdc (Vmax de operación) y con baja resistencia
Introducción
PPTC HVR250 Serie de alto voltaje 250V DC
- Dispositivos con terminales radiales
- Material aislante de polímero epoxi curado y retardante de llama que cumple los requisitos UL 94V-0
- Los dispositivos radiales de alto voltaje (serie HVR), un dispositivo PPTC (coeficiente de temperatura positivo basado en polímero), son adecuados para proteger equipos de telefonía contra descargas atmosféricas y cruces de alimentación, y son totalmente compatibles con las normas de telecomunicaciones.
- Los dispositivos radiales de alto voltaje están diseñados para ofrecer diferentes series de producto con corrientes de mantenimiento, proporcionando 250Vac (Vmax de interrupción) y 60Vdc (Vmax de operación) y con baja resistencia.
Conformidad del producto
- UL, CSA, TUV
- EU RoHS, REACH
Características eléctricas
| MODELO | V máx. VDC Vint/Vop | I máx. (A) | Corriente (A) | R mín. (Ohms) | R$_{1}$ máx. (Ohms) | Tiempo de disparo | Pd típ. (W) | ||
|---|---|---|---|---|---|---|---|---|---|
| I hold | I trip | Corriente (A) | Tiempo (sec.) | ||||||
| HVR250P080CF | 250/60 | 3 | 0.08 | 0.16 | 15 | 33 | 0.35 | 4.00 | 1 |
| HVR250P080CFT | 250/60 | 3 | 0.08 | 0.16 | 15 | 33 | 0.35 | 4.00 | 1 |
| HVR250P120CF | 250/60 | 3 | 0.12 | 0.24 | 4.00 | 16.00 | 1.00 | 2.50 | 1 |
| HVR250P120CF-RA | 250/60 | 3 | 0.12 | 0.24 | 7.00 | 16.00 | 1.00 | 2.50 | 1 |
| HVR250P120CF-RC | 250/60 | 3 | 0.12 | 0.24 | 5.40 | 14.00 | 1.00 | 3.00 | 1 |
| HVR250P120CF-RF | 250/60 | 3 | 0.12 | 0.24 | 6.00 | 16.00 | 1.00 | 2.50 | 1 |
| HVR250P120CF-R1 | 250/60 | 3 | 0.12 | 0.24 | 6.00 | 16.00 | 1.00 | 2.50 | 1 |
| HVR250P120CF-R2 | 250/60 | 3 | 0.12 | 0.24 | 8.00 | 16.00 | 1.00 | 2.50 | 1 |
| HVR250P120CF-R3 | 250/60 | 3 | 0.12 | 0.24 | 8.00 | 16.00 | 1.00 | 2.50 | 1 |
| HVR250P120CFT | 250/60 | 3 | 0.12 | 0.24 | 7.00 | 16.00 | 1.00 | 2.50 | 1 |
| HVR250P145CF | 250/60 | 3 | 0.145 | 0.29 | 3.00 | 14.00 | 1.00 | 2.50 | 1 |
| HVR250P145CF-RA | 250/60 | 3 | 0.145 | 0.29 | 3.00 | 12.00 | 1.00 | 2.50 | 1 |
| HVR250P145CF-RB | 250/60 | 3 | 0.145 | 0.29 | 4.50 | 14.00 | 1.00 | 2.50 | 1 |
| HVR250P145CFT | 250/60 | 3 | 0.145 | 0.29 | 5.40 | 14.00 | 1.00 | 2.50 | 1 |
| HVR250P180CF | 250/60 | 3 | 0.18 | 0.65 | 0.8 | 4.00 | 1.00 | 20.00 | 1.80 |
| HVR250P180CFT | 250/60 | 3 | 0.18 | 0.65 | 1.40 | 4.50 | 1.00 | 21.00 | 1.80 |
* V max. = Tensión máxima que el dispositivo puede soportar sin daños a la corriente nominal.
* I max. = Corriente máxima de falla que el dispositivo puede soportar sin daños a la tensión nominal.
* I hold = Corriente de mantenimiento - corriente máxima a la cual el dispositivo no disparará a 20°C en aire inmóvil.
* I trip = Corriente de disparo - corriente mínima a la cual el dispositivo siempre disparará a 20°C en aire inmóvil.
* R min. = Resistencia mínima del dispositivo a 20°C antes del disparo.
* R 1max. = Resistencia máxima del dispositivo a 20°C medida 1 hora después del disparo.
Embalaje del producto
- **Paquete estándar:** 500 PCS por bolsa de polietileno.
