HVR250 (250V) Serie

Typ:HVR250

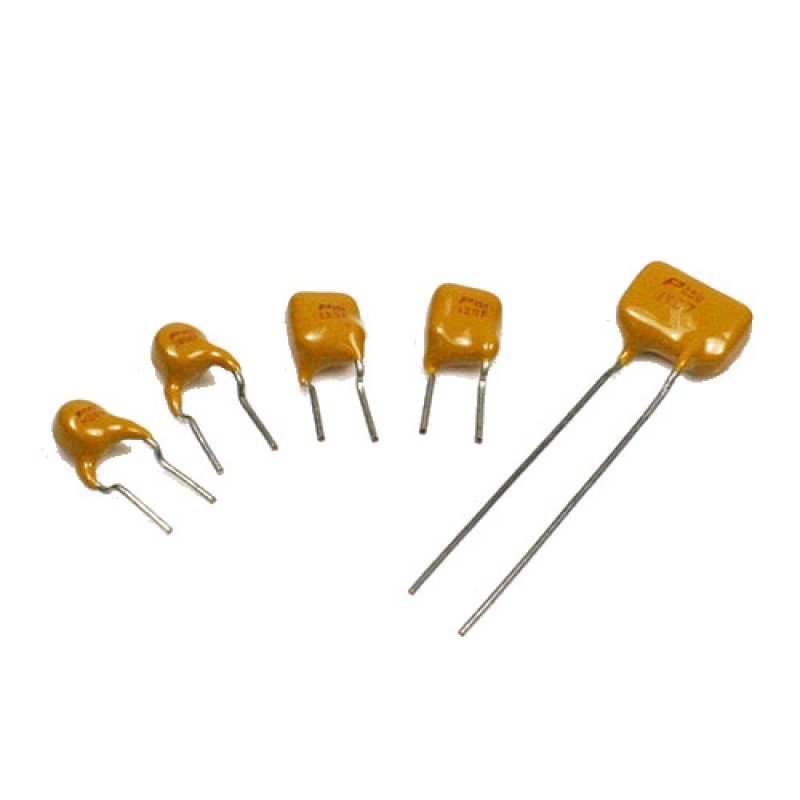

.Radiale bedrahtete Bauelemente
.Ausgehärtetes, flammhemmendes Epoxid-Polymer-Isoliermaterial erfüllt die Anforderungen von UL 94V-0
.Die High Voltage Radial-Bauteile (HVR Series), ein polymerbasiertes Bauteil mit positivem Temperaturkoeffizienten (PPTC), eignen sich zum Schutz von Telefonieanlagen gegen Blitzschlag und Netzüberschläge und sind vollständig mit Telekommunikationsstandards kompatibel.
.Die High Voltage Radial-Bauteile sind so ausgelegt, verschiedene Produktserien mit unterschiedlichem Haltestrom bereitzustellen, die 250Vac (Vmax interrupting) und 60Vdc (Vmax operating) sowie einen niedrigen Widerstand bieten.

Einleitung

PPTC HVR250 Hochspannungsserie 250V DC

  • Radial-Bauteile mit Anschlussdrähten
  • Ausgehärtetes, flammhemmendes Epoxidpolymer-Isoliermaterial erfüllt die Anforderungen von UL 94V-0
  • Die High Voltage Radial-Bauteile (HVR-Serie), ein polymerbasiertes Positive Temperature Coefficient (PPTC)-Bauelement, eignen sich zum Schutz von Telefoniegeräten gegen Blitzschlag und Fremdspannungen und sind vollständig mit Telekommunikationsstandards kompatibel.
  • Die High Voltage Radial-Bauteile sind so ausgelegt, dass sie in verschiedenen Haltestrom-Produktserien angeboten werden, bieten 250Vac (Vmax interrupting) und 60Vdc (Vmax operating) sowie einen niedrigen Widerstand.

Produktkonformität

  • UL, CSA, TUV
  • EU RoHS, REACH

Elektrische Eigenschaften

MODELL V max. VDC Vint/Vop I max. A Strom (A) R min. (Ohm) R$_{1}$ max (Ohm) Auslösezeit Pd typ. (W)
Haltestrom Auslösestrom Strom (A) Zeit (s)
HVR250P080CF 250/60 3 0.08 0.16 15 33 0.35 4.00 1
HVR250P080CFT 250/60 3 0.08 0.16 15 33 0.35 4.00 1
HVR250P120CF 250/60 3 0.12 0.24 4.00 16.00 1.00 2.50 1
HVR250P120CF-RA 250/60 3 0.12 0.24 7.00 16.00 1.00 2.50 1
HVR250P120CF-RC 250/60 3 0.12 0.24 5.40 14.00 1.00 3.00 1
HVR250P120CF-RF 250/60 3 0.12 0.24 6.00 16.00 1.00 2.50 1
HVR250P120CF-R1 250/60 3 0.12 0.24 6.00 16.00 1.00 2.50 1
HVR250P120CF-R2 250/60 3 0.12 0.24 8.00 16.00 1.00 2.50 1
HVR250P120CF-R3 250/60 3 0.12 0.24 8.00 16.00 1.00 2.50 1
HVR250P120CFT 250/60 3 0.12 0.24 7.00 16.00 1.00 2.50 1
HVR250P145CF 250/60 3 0.145 0.29 3.00 14.00 1.00 2.50 1
HVR250P145CF-RA 250/60 3 0.145 0.29 3.00 12.00 1.00 2.50 1
HVR250P145CF-RB 250/60 3 0.145 0.29 4.50 14.00 1.00 2.50 1
HVR250P145CFT 250/60 3 0.145 0.29 5.40 14.00 1.00 2.50 1
HVR250P180CF 250/60 3 0.18 0.65 0.8 4.00 1.00 20.00 1.80
HVR250P180CFT 250/60 3 0.18 0.65 1.40 4.50 1.00 21.00 1.80

* V max. = Maximale Spannung, die das Bauelement bei Nennstrom ohne Schaden aushält.
* I max. = Maximaler Fehlerstrom, den das Bauelement bei Nennspannung ohne Schaden aushält.
* I hold = Haltestrom - maximaler Strom, bei dem das Bauelement bei 20°C stiller Luft nicht auslöst.
* I trip = Auslösestrom - minimaler Strom, bei dem das Bauelement bei 20°C stiller Luft immer auslöst.
* R min. = Minimaler Bauteilwiderstand bei 20°C vor dem Auslösen.
* R 1max. = Maximaler Bauteilwiderstand bei 20°C gemessen 1 Stunde nach dem Auslösen.

Produktverpackung

  • **Standardverpackung:** 500 Stück pro Polybeutel.
