RF-RM (60V) Serie
RF-RM (60V) Serie
Typ：RF-RM

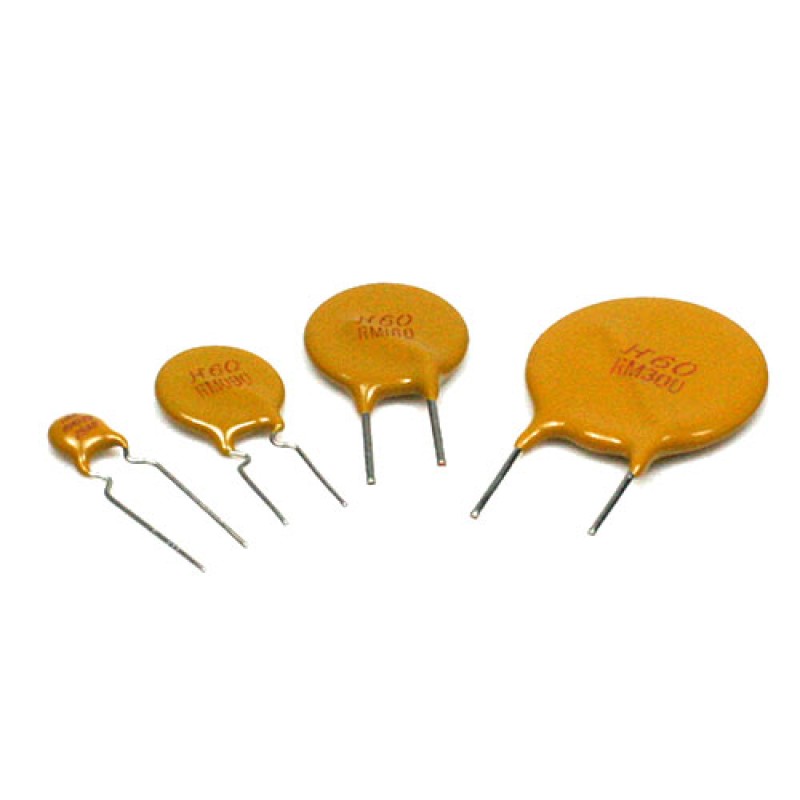

．Radial-Bauteile mit Anschlussdrähten
．Ausgehärtetes, flammhemmendes Epoxidharz-Isoliermaterial erfüllt die Anforderungen von UL 94V-0
．Lose Verpackung, Tape-and-Reel und Ammo-Pack bei den meisten Modellen erhältlich.
Praktisch überall dort, wo es eine Niederspannungsversorgung und eine zu schützende Last gibt, einschließlich:
．Computer und Peripheriegeräte
．Unterhaltungselektronik
．Automobilanwendungen
．Ausgehärtetes, flammhemmendes Epoxidharz-Isoliermaterial erfüllt die Anforderungen von UL 94V-0
．Lose Verpackung, Tape-and-Reel und Ammo-Pack bei den meisten Modellen erhältlich.
Praktisch überall dort, wo es eine Niederspannungsversorgung und eine zu schützende Last gibt, einschließlich:
．Computer und Peripheriegeräte
．Unterhaltungselektronik
．Automobilanwendungen
Einleitung
PPTC RF-RM 60V DC Serie
- Bauteile mit radialen Anschlüssen
- Härtender, flammhemmender Epoxid-Polymer-Isolierstoff erfüllt die Anforderungen von UL 94V-0
- Massenverpackung, Tape-and-Reel und Ammo-Pack sind für die meisten Modelle verfügbar.
Fast überall, wo es eine Niederspannungsversorgung und eine zu schützende Last gibt, einschließlich: - Computer & Peripheriegeräte
- Konsumelektronik
- Automobilanwendungen
Produktkonformität
- UL, CSA, TUV
- EU RoHS, REACH
Elektrische Eigenschaften
| MODELL | V max. Spannung (DC) | I max. Ampere | Ampere bei 20°C | Widerstand bei 20°C (Ohm) | Max. Auslösezeit bei 5*Ih (Sekunden bei 20°C) | Leistung bei Auslösung (Watt bei 20°C) | ||
|---|---|---|---|---|---|---|---|---|
| Ihold | Itrip | Anfangswiderstand | 1 Stunde (R1) Widerstand nach Auslösung | |||||
| Halten | Auslösen | Min. | Max. | |||||
| RF-RM010 | 60 | 40 | 0.10 | 0.20 | 2.50 | 7.50 | 4.00 | 0.38 |
| RF-RM017 | 60 | 40 | 0.17 | 0.34 | 2.00 | 8.00 | 3.00 | 0.48 |
| RF-RM020 | 60 | 40 | 0.20 | 0.40 | 1.50 | 4.40 | 2.20 | 0.41 |
| RF-RM025 | 60 | 40 | 0.25 | 0.50 | 1.00 | 3.00 | 2.50 | 0.45 |
| RF-RM030 | 60 | 40 | 0.30 | 0.60 | 0.76 | 2.10 | 3.00 | 0.50 |
| RF-RM040 | 60 | 40 | 0.40 | 0.80 | 0.52 | 1.29 | 3.80 | 0.56 |
| RF-RM050 | 60 | 40 | 0.50 | 1.00 | 0.41 | 1.17 | 4.00 | 0.77 |
| RF-RM065 | 60 | 40 | 0.65 | 1.30 | 0.27 | 0.72 | 5.30 | 0.90 |
| RF-RM075 | 60 | 40 | 0.75 | 1.50 | 0.18 | 0.60 | 6.30 | 0.92 |
| RF-RM090 | 60 | 40 | 0.90 | 1.80 | 0.14 | 0.47 | 7.20 | 1.00 |
| RF-RM110 | 60 | 40 | 1.10 | 2.20 | 0.15 | 0.38 | 8.20 | 1.50 |
| RF-RM135 | 60 | 40 | 1.35 | 2.70 | 0.12 | 0.30 | 9.60 | 1.70 |
| RF-RM160 | 60 | 40 | 1.60 | 3.20 | 0.09 | 0.22 | 11.40 | 1.90 |
| RF-RM185 | 60 | 40 | 1.85 | 3.70 | 0.08 | 0.19 | 12.60 | 2.10 |
| RF-RM250 | 60 | 40 | 2.50 | 5.00 | 0.05 | 0.13 | 15.60 | 2.50 |
| RF-RM300 | 60 | 40 | 3.00 | 6.00 | 0.04 | 0.10 | 19.80 | 2.80 |
| RF-RM375 | 60 | 40 | 3.75 | 7.50 | 0.03 | 0.08 | 24.00 | 3.20 |
* V max. = Maximale Spannung, die das Bauteil bei Nennstrom ohne Beschädigung aushalten kann.
* I max. = Maximaler Fehlerstrom, den das Bauteil bei Nennspannung ohne Beschädigung aushalten kann.
* I hold = Haltestrom - maximale Stromstärke, bei der das Bauteil bei 20°C und stehender Luft nicht auslöst.
* I trip = Auslösestrom - minimale Stromstärke, bei der das Bauteil bei 20°C und stehender Luft immer auslöst.
* R min. = Minimaler Bauteilwiderstand bei 20°C vor dem Auslösen.
* R 1max. = Maximaler Bauteilwiderstand bei 20°C, gemessen 1 Stunde nach dem Auslösen.
Produktverpackung
- **Standardverpackung:** 500 Stück pro Polybeutel.
- Tape-and-Reel auf Anfrage erhältlich.
