FVL (12V) Serie
FVL (12V) Serie
Typ：FVL
Entwickelt für Laptop-Computer, wiederaufladbare Batteriepacks, Lithiumzellen.
Einleitung

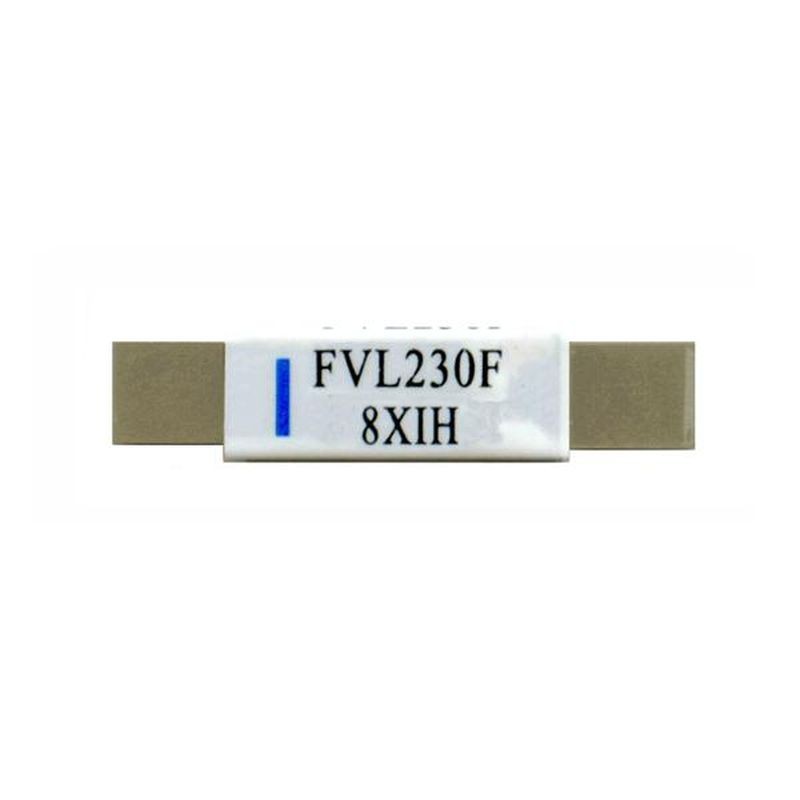

PPTC FVL 12V DC Serie mit axialen Anschlussdrähten für Batterien
Entwickelt für Laptop-Computer, wiederaufladbare Batteriepacks, Lithiumzellen.
Produktkonformität
- UL, CSA, TUV
- EU RoHS, REACH
Elektrische Eigenschaften
| MODELL | V max. VDC Vint/Vop | I max. Amps. | Strom (A) | R min. (Ohms) | R$_{1}$ max (Ohms) | Auslösezeit | Pd typ. (W) | ||
|---|---|---|---|---|---|---|---|---|---|
| Haltestrom | Auslösestrom | Strom (A) | Zeit (sec.) | ||||||
| FVL170F | 12 | 100 | 1.7 | 4.1 | 0.018 | 0.064 | 8.50 | 5.00 | 1.4 |
| FVL175F | 12 | 100 | 1.75 | 4.2 | 0.017 | 0.062 | 8.75 | 5.00 | 1.4 |
| FVL230F | 12 | 100 | 2.3 | 5.0 | 0.012 | 0.036 | 11.5 | 5.00 | 1.4 |
* V max. = Maximale Spannung, die das Bauteil bei Nennstrom ohne Beschädigung aushalten kann.
* I max. = Maximaler Fehlerstrom, den das Bauteil bei Nennspannung ohne Beschädigung aushalten kann.
* I hold = Haltestrom - maximaler Strom, bei dem das Bauteil bei 20°C und stehender Luft nicht auslöst.
* I trip = Auslösestrom - minimaler Strom, bei dem das Bauteil bei 20°C und stehender Luft immer auslöst.
* R min. = Minimaler Bauteilwiderstand bei 20°C vor der Auslösung.
* R 1max. = Maximaler Bauteilwiderstand bei 20°C, gemessen 1 Stunde nach der Auslösung.

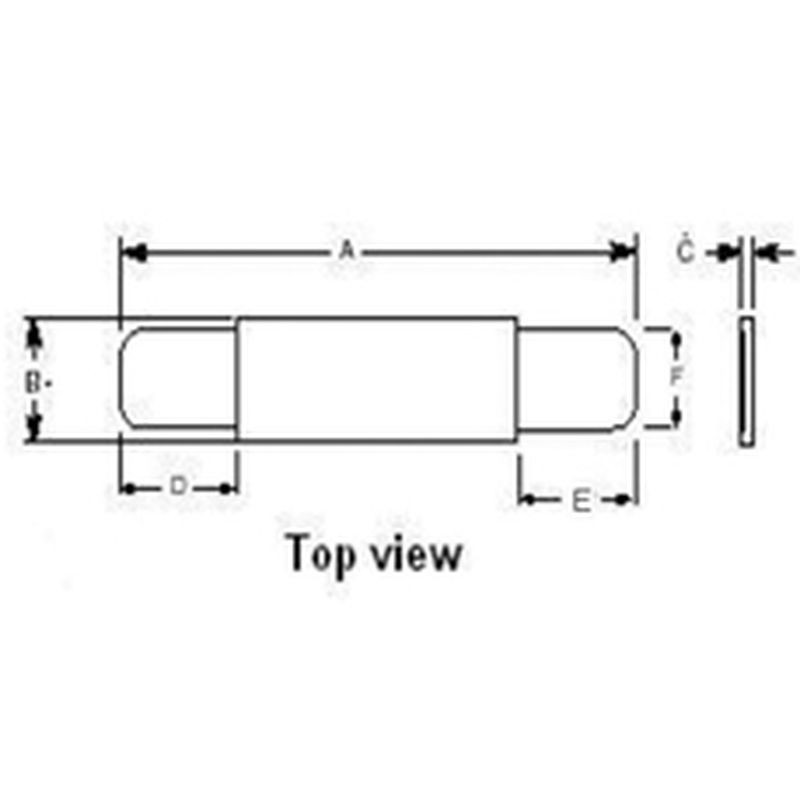

Produktabmessungen
| Teilenummer | A (Min/Max) | B (Min/Max) | C (Min/Max) | D (Min/Max) | E (Min/Max) | F (Min/Max) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FVL170F | 20.8 | 23.2 | 3.5 | 3.9 | 0.5 | 0.8 | 4.5 | 6.5 | 4.5 | 6.5 | 2.4 | 2.6 |
| FVL175F | 23.0 | 24.5 | 2.9 | 3.3 | 0.5 | 0.8 | 4.7 | 7.2 | 3.8 | 5.4 | 2.4 | 2.6 |
| FVL230F | 20.9 | 23.1 | 4.9 | 5.3 | 0.5 | 0.8 | 4.1 | 5.8 | 4.1 | 5.8 | 2.4 | 2.6 |
Produktverpackung
- **Standardpaket:** 1,000 PCS pro Polybeutel.
