FVL (12V) Serie
FVL (12V) Serie
Tipo：FVLIntroducción

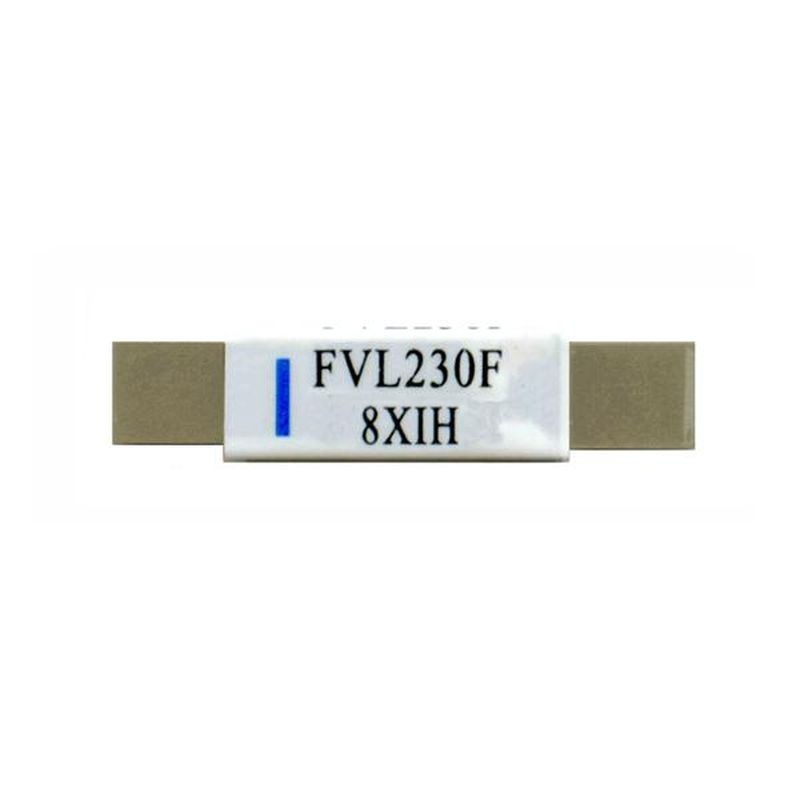

PPTC FVL 12V DC Serie de patillas axiales para baterías
Diseñado para ordenadores portátiles, paquetes de baterías recargables, celdas de litio.
Conformidad del producto
- UL, CSA, TUV
- EU RoHS, REACH
Características eléctricas
| MODELO | V máx. VDC Vint/Vop | I máx. Amps. | Corriente (A) | R mín. (Ohms) | R$_{1}$ máx (Ohms) | Tiempo hasta el disparo | Pd típ. (W) | ||
|---|---|---|---|---|---|---|---|---|---|
| I de mantenimiento | I de disparo | Corriente (A) | Tiempo (sec.) | ||||||
| FVL170F | 12 | 100 | 1.7 | 4.1 | 0.018 | 0.064 | 8.50 | 5.00 | 1.4 |
| FVL175F | 12 | 100 | 1.75 | 4.2 | 0.017 | 0.062 | 8.75 | 5.00 | 1.4 |
| FVL230F | 12 | 100 | 2.3 | 5.0 | 0.012 | 0.036 | 11.5 | 5.00 | 1.4 |
* V máx. = Voltaje máximo que el dispositivo puede soportar sin sufrir daños a la corriente nominal.
* I máx. = Corriente de falla máxima que el dispositivo puede soportar sin sufrir daños a la tensión nominal.
* I de mantenimiento = Corriente de mantenimiento - corriente máxima a la cual el dispositivo no disparará a 20°C en aire inmóvil.
* I de disparo = Corriente de disparo - corriente mínima a la cual el dispositivo siempre disparará a 20°C en aire inmóvil.
* R mín. = Resistencia mínima del dispositivo a 20°C antes del disparo.
* R 1máx. = Resistencia máxima del dispositivo a 20°C medida 1 hora después del disparo.

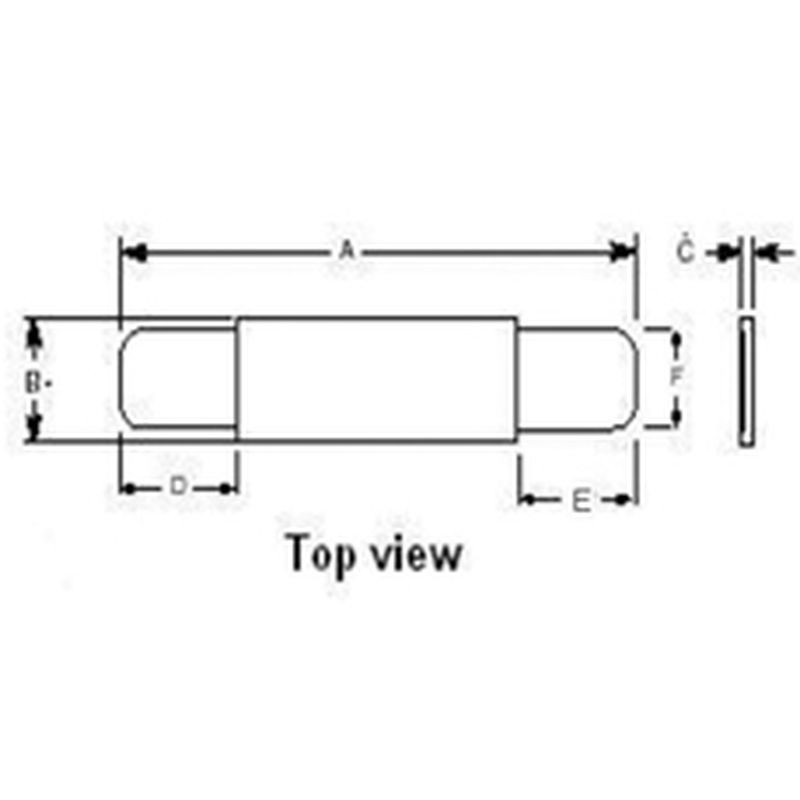

Dimensiones del producto
| Número de pieza | A (Mín./Máx.) | B (Mín./Máx.) | C (Mín./Máx.) | D (Mín./Máx.) | E (Mín./Máx.) | F (Mín./Máx.) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FVL170F | 20.8 | 23.2 | 3.5 | 3.9 | 0.5 | 0.8 | 4.5 | 6.5 | 4.5 | 6.5 | 2.4 | 2.6 |
| FVL175F | 23.0 | 24.5 | 2.9 | 3.3 | 0.5 | 0.8 | 4.7 | 7.2 | 3.8 | 5.4 | 2.4 | 2.6 |
| FVL230F | 20.9 | 23.1 | 4.9 | 5.3 | 0.5 | 0.8 | 4.1 | 5.8 | 4.1 | 5.8 | 2.4 | 2.6 |
Embalaje del producto
- **Paquete estándar:** 1,000 PCS por bolsa de polietileno.
