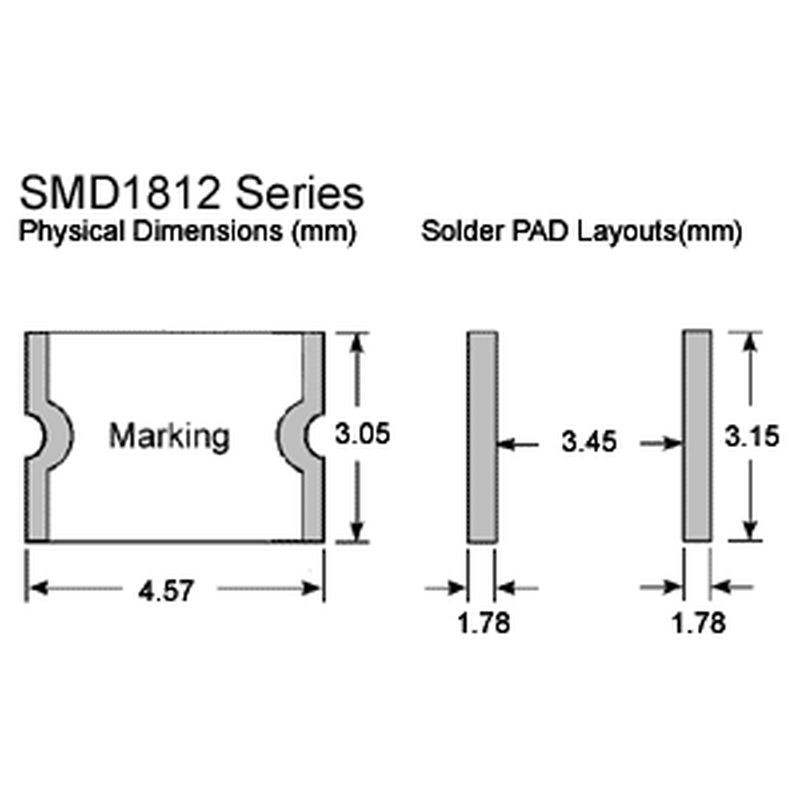

SMD1812 系列自復式保險絲
介紹
SMD1812 系列 PPTC 自復式保險絲
自復式保險絲 用於消費性電子、電腦等。
產品合規性
- UL, CSA, TUV
- EU RoHS, REACH
電子特性
| 型號 | 最大額定值 | 最大觸發時間 | 20°C 時的電阻 | |||||
|---|---|---|---|---|---|---|---|---|
| 保持電流 (A) | 觸發電流 (A) | 最大電壓 (V dc) | 最大電流 (A) | 電流 (A) | 時間 (秒) | 最小電阻 (Ω) | 1小時後最大電阻 (Ω) | |
| SMD1812P010TF | 0.10 | 0.30 | 30 | 100 | 0.50 | 1.50 | 1.600 | 15.000 |
| SMD1812P014TF | 0.14 | 0.34 | 60 | 10 | 1.50 | 0.15 | 1.500 | 6.000 |
| SMD1812P020TF | 0.20 | 0.40 | 30 | 100 | 8.00 | 0.02 | 0.800 | 5.000 |
| SMD1812P035TF/30 | 0.35 | 0.75 | 30 | 40 | 8.00 | 0.15 | 0.400 | 1.700 |
| SMD1812P050TF | 0.50 | 1.00 | 15 | 100 | 8.00 | 0.15 | 0.150 | 1.000 |
| SMD1812P050TF/30 | 0.50 | 1.00 | 30 | 100 | 8.00 | 0.15 | 0.150 | 1.000 |
| SMD1812P075TF | 0.75 | 1.50 | 13.2 | 100 | 8.00 | 0.20 | 0.100 | 0.450 |
| SMD1812P075TF/24 | 0.75 | 1.50 | 24 | 100 | 8.00 | 0.20 | 0.110 | 0.290 |
| SMD1812P075TF/33 | 0.75 | 1.50 | 33 | 20 | 8.00 | 0.20 | 0.110 | 0.400 |
| SMD1812P110TF | 1.10 | 2.20 | 6 | 100 | 8.00 | 0.30 | 0.040 | 0.210 |
| SMD1812P110TF/16 | 1.10 | 1.95 | 16 | 100 | 8.00 | 0.50 | 0.060 | 0.180 |
| SMD1812P110TF/24 | 1.10 | 1.95 | 24 | 20 | 8.00 | 0.50 | 0.060 | 0.200 |
| SMD1812P110TF/33 | 1.10 | 1.95 | 33 | 20 | 8.00 | 0.50 | 0.060 | 0.200 |
| SMD18120P125TF/16 | 1.25 | 2.50 | 16 | 100 | 8.00 | 0.40 | 0.050 | 0.140 |
| SMD18120P125TF/6,4L | 1.25 | 2.50 | 6 | 100 | 8.00 | 0.40 | 0.050 | 0.140 |
| SMD1812P150TF/8 | 1.50 | 3.00 | 8 | 100 | 8.00 | 0.30 | 0.040 | 0.110 |
| SMD1812P150TF/12 | 1.50 | 3.00 | 12 | 100 | 8.00 | 0.50 | 0.040 | 0.110 |
| SMD1812P150TF/24 | 1.50 | 3.00 | 24 | 20 | 8.00 | 1.50 | 0.040 | 0.120 |
| SMD1812P160TF/8(4L) | 1.60 | 2.80 | 8 | 100 | 8.00 | 1.00 | 0.030 | 0.100 |
| SMD1812P200TFT | 2.00 | 3.50 | 8 | 100 | 8.00 | 2.00 | 0.020 | 0.070 |
| SMD1812P260TFT | 2.60 | 5.00 | 8 | 100 | 8.00 | 2.50 | 0.015 | 0.047 |
| SMD1812P260TF/12 | 2.60 | 5.00 | 12 | 100 | 8.00 | 5.00 | 0.015 | 0.055 |
| SMD1812P300TF | 3.00 | 5.00 | 6 | 100 | 8.00 | 4.00 | 0.012 | 0.040 |
* V max. = 在額定電流下，裝置可承受而不致損壞的最大電壓。
* I max. = 在額定電壓下，裝置可承受而不致損壞的最大故障電流。
* I hold = 保持電流 - 在 20°C 靜止空氣中，裝置不會跳脫的最大電流。
* I trip = 觸發電流 - 在 20°C 靜止空氣中，裝置一定會跳脫的最小電流。
* R min. = 在跳脫前，20°C 時裝置的最小電阻。
* R 1max. = 跳脫後 1 小時測得之 20°C 時裝置最大電阻。
產品包裝
- SMD 產品以貼帶捲盤包裝，供貼片機使用。
- 標準包裝：
| 料號 | 包裝數量 |
|---|---|
| SMD1812P010TF | 1500 |
| SMD1812P014TF | 1500 |
| SMD1812P020TF | 2000 |
| SMD1812P035TF/30 | 1500 |
| SMD1812P050TF | 2000 |
| SMD1812P050TF/30 | 2000 |
| SMD1812P075TF | 2000 |
| SMD1812P075TF/24 | 1500 |
| SMD1812P075TF/33 | 1500 |
| SMD1812P110TF | 2000 |
| SMD1812P110TF/16 | 1500 |
| SMD1812P110TF/24 | 1500 |
| SMD1812P110TF/33 | 1000 |
| SMD1812P125TF/16 | 1500 |
| SMD1812P125TF/6,4L | 2000 |
| SMD1812P150TF/8 | 2000 |
| SMD1812P150TF/12 | 1500 |
| SMD1812P150TF/24 | 1000 |
| SMD1812P160TF/8(4L) | 2000 |
| SMD1812P200TFT | 2000 |
| SMD1812P260TFT | 1500 |
| SMD1812P260TF/12 | 1000 |
| SMD1812P300TF | 1000 |
