SMD1812 Serie
SMD1812 Serie
Typ：SMD1812
Selbstzurückstellende Schutzvorrichtung für elektrische Stromkreise zur Verwendung in Unterhaltungselektronik, Computern usw.

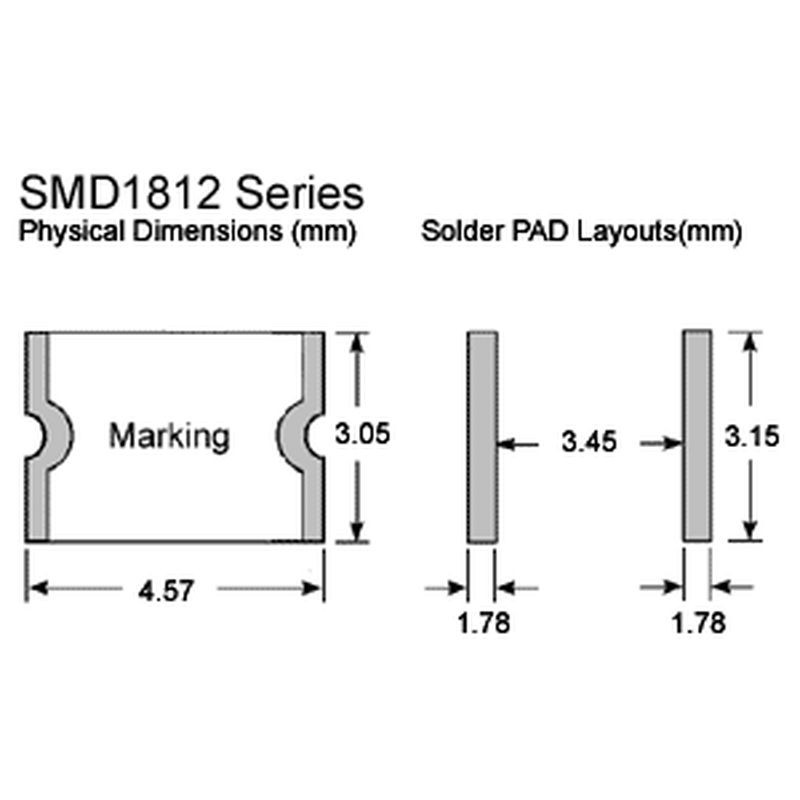

Einführung
SMD1812 Serie PPTC
Selbstzurückstellende Schutzeinrichtung für Stromkreise zur Verwendung in Unterhaltungselektronik, Computern usw.
Produktkonformität
- UL, CSA, TUV
- EU RoHS, REACH
Elektrische Eigenschaften
| Modellnummer | Maximale Werte | Maximale Auslösezeit | Widerstand bei 20°C | |||||
|---|---|---|---|---|---|---|---|---|
| Haltestrom (A) | Auslösestrom (A) | V max (V dc) | I max (A) | Strom (A) | Zeit (Sek.) | R min (Ω) | R 1max (Ω) | |
| SMD1812P010TF | 0.10 | 0.30 | 30 | 100 | 0.50 | 1.50 | 1.600 | 15.000 |
| SMD1812P014TF | 0.14 | 0.34 | 60 | 10 | 1.50 | 0.15 | 1.500 | 6.000 |
| SMD1812P020TF | 0.20 | 0.40 | 30 | 100 | 8.00 | 0.02 | 0.800 | 5.000 |
| SMD1812P035TF/30 | 0.35 | 0.75 | 30 | 40 | 8.00 | 0.15 | 0.400 | 1.700 |
| SMD1812P050TF | 0.50 | 1.00 | 15 | 100 | 8.00 | 0.15 | 0.150 | 1.000 |
| SMD1812P050TF/30 | 0.50 | 1.00 | 30 | 100 | 8.00 | 0.15 | 0.150 | 1.000 |
| SMD1812P075TF | 0.75 | 1.50 | 13.2 | 100 | 8.00 | 0.20 | 0.100 | 0.450 |
| SMD1812P075TF/24 | 0.75 | 1.50 | 24 | 100 | 8.00 | 0.20 | 0.110 | 0.290 |
| SMD1812P075TF/33 | 0.75 | 1.50 | 33 | 20 | 8.00 | 0.20 | 0.110 | 0.400 |
| SMD1812P110TF | 1.10 | 2.20 | 6 | 100 | 8.00 | 0.30 | 0.040 | 0.210 |
| SMD1812P110TF/16 | 1.10 | 1.95 | 16 | 100 | 8.00 | 0.50 | 0.060 | 0.180 |
| SMD1812P110TF/24 | 1.10 | 1.95 | 24 | 20 | 8.00 | 0.50 | 0.060 | 0.200 |
| SMD1812P110TF/33 | 1.10 | 1.95 | 33 | 20 | 8.00 | 0.50 | 0.060 | 0.200 |
| SMD18120P125TF/16 | 1.25 | 2.50 | 16 | 100 | 8.00 | 0.40 | 0.050 | 0.140 |
| SMD18120P125TF/6,4L | 1.25 | 2.50 | 6 | 100 | 8.00 | 0.40 | 0.050 | 0.140 |
| SMD1812P150TF/8 | 1.50 | 3.00 | 8 | 100 | 8.00 | 0.30 | 0.040 | 0.110 |
| SMD1812P150TF/12 | 1.50 | 3.00 | 12 | 100 | 8.00 | 0.50 | 0.040 | 0.110 |
| SMD1812P150TF/24 | 1.50 | 3.00 | 24 | 20 | 8.00 | 1.50 | 0.040 | 0.120 |
| SMD1812P160TF/8(4L) | 1.60 | 2.80 | 8 | 100 | 8.00 | 1.00 | 0.030 | 0.100 |
| SMD1812P200TFT | 2.00 | 3.50 | 8 | 100 | 8.00 | 2.00 | 0.020 | 0.070 |
| SMD1812P260TFT | 2.60 | 5.00 | 8 | 100 | 8.00 | 2.50 | 0.015 | 0.047 |
| SMD1812P260TF/12 | 2.60 | 5.00 | 12 | 100 | 8.00 | 5.00 | 0.015 | 0.055 |
| SMD1812P300TF | 3.00 | 5.00 | 6 | 100 | 8.00 | 4.00 | 0.012 | 0.040 |
* V max. = Maximale Spannung, die das Bauteil bei Nennstrom ohne Beschädigung aushalten kann.
* I max. = Maximaler Fehlerstrom, den das Bauteil bei Nennspannung ohne Beschädigung aushalten kann.
* I hold = Haltestrom - maximaler Strom, bei dem das Bauteil bei 20°C und stehender Luft nicht auslöst.
* I trip = Auslösestrom - minimaler Strom, bei dem das Bauteil bei 20°C und stehender Luft immer auslöst.
* R min. = Minimaler Widerstand des Bauteils bei 20°C vor dem Auslösen.
* R 1max. = Maximaler Widerstand des Bauteils bei 20°C, gemessen 1 Stunde nach dem Auslösen.
Produktverpackung
- SMD-Produkte werden auf Tape-Reels für Bestückungsautomaten verpackt.
- Standardverpackung:
| Teilenummer | Verpackungsmenge |
|---|---|
| SMD1812P010TF | 1500 |
| SMD1812P014TF | 1500 |
| SMD1812P020TF | 2000 |
| SMD1812P035TF/30 | 1500 |
| SMD1812P050TF | 2000 |
| SMD1812P050TF/30 | 2000 |
| SMD1812P075TF | 2000 |
| SMD1812P075TF/24 | 1500 |
| SMD1812P075TF/33 | 1500 |
| SMD1812P110TF | 2000 |
| SMD1812P110TF/16 | 1500 |
| SMD1812P110TF/24 | 1500 |
| SMD1812P110TF/33 | 1000 |
| SMD1812P125TF/16 | 1500 |
| SMD1812P125TF/6,4L | 2000 |
| SMD1812P150TF/8 | 2000 |
| SMD1812P150TF/12 | 1500 |
| SMD1812P150TF/24 | 1000 |
| SMD1812P160TF/8(4L) | 2000 |
| SMD1812P200TFT | 2000 |
| SMD1812P260TFT | 1500 |
| SMD1812P260TF/12 | 1000 |
| SMD1812P300TF | 1000 |
