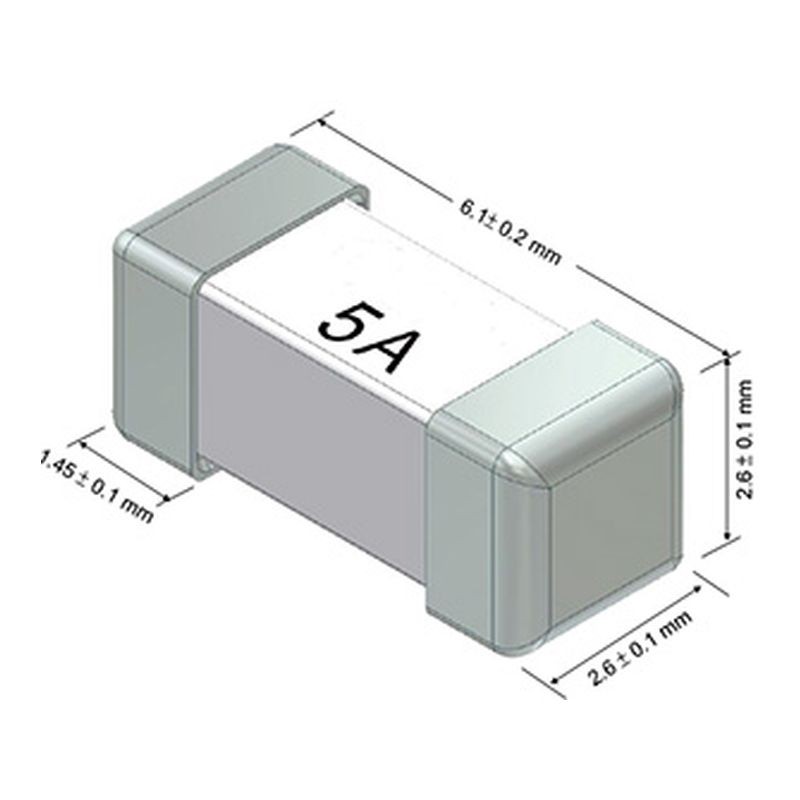

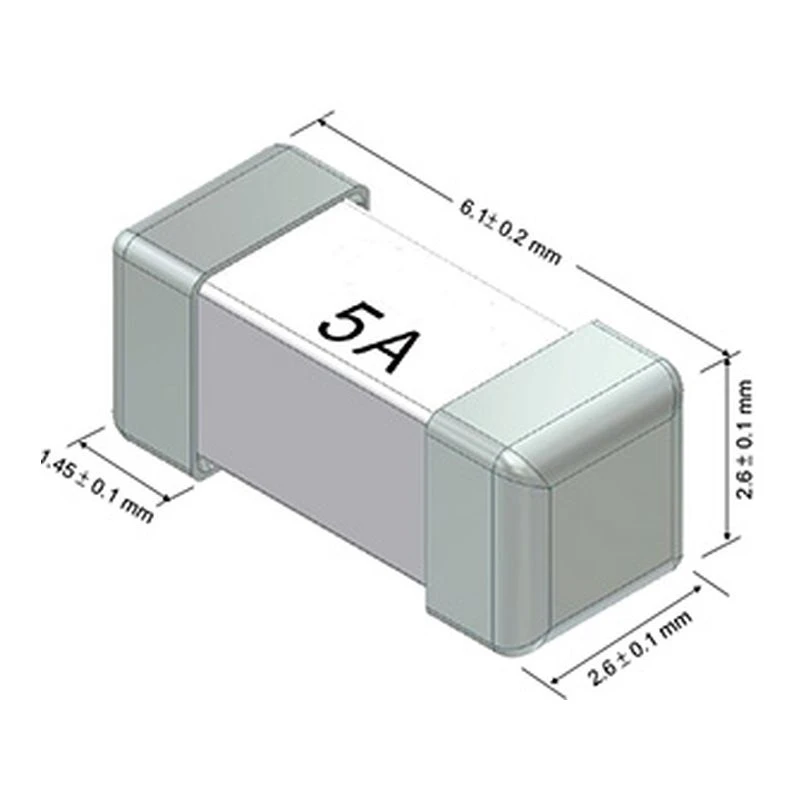

Fusible cerámico cuadrado
Fusible cerámico cuadrado
Los fusibles SMD se utilizan ampliamente en una variedad de productos electrónicos, como pantallas LCD, aparatos para PC, dispositivos de comunicación portátiles, aparatos audiovisuales, etc. El cuerpo del chip cerámico es ideal para la soldadura por reflujo.
Introducción
Fusible de tubo cerámico cuadrado.
Los fusibles SMD se utilizan ampliamente en una variedad de productos electrónicos tales como pantallas LCD, equipos informáticos, dispositivos de comunicación portátiles, aparatos AV... etc. El cuerpo del chip cerámico es ideal para la soldadura por ola.
Conformidad del producto
- Certificado UL para EE. UU. y Canadá (SEF 62mA ~ 5A)
- PSE (SEF 1A ~ 15A; SET 1A ~ 7A)
- Reconocido para EE. UU. y Canadá (SEF 6A ~ 15A; SET 200mA ~ 7A)
- Listado por CSA (SET 200mA ~ 7A)
- EU RoHS, REACH
Características electrónicas
Para tipo de acción rápida (SEF)
| Tipo de acción rápida (SEF) | |||
|---|---|---|---|
| % de la corriente nominal | Corriente nominal | Tiempo de apertura | |
| Mínimo | Máximo | ||
| 100% | 62mA – 10 Amp | 4 hr | – |
| 100% | 12 – 15 Amp | 4 hr | – |
| 200% | 62mA – 10 Amp | – | 5 Sec |
| 200% | 12 – 15 Amp | – | 60 Sec |
Para tipo de acción retardada (SET)
| Tipo de acción retardada (SET) | |||
|---|---|---|---|
| % de la corriente nominal | Corriente nominal | Tiempo de apertura | |
| Mínimo | Máximo | ||
| 100% | 1 – 20 Amp | 4 hr | – |
| 200% | 1 – 20 Amp | 1 Sec | 60 Sec |
| 300% | 1 – 20 Amp | 0.2 Sec | 3 Sec |
| 800% | 1 – 20 Amp | 0.02 Sec | 0.1 Sec |
Información de pedido
| Número de catálogo | Corriente nominal | Tensión nominal | Tipo de disparo |
|---|---|---|---|
| SEF | 62mA ~ 10A | 125VDC | De acción rápida |
| SEF | 12A ~ 15A | 65VDC | De acción rápida |
| SET | 200mA ~ 7A | 125VDC | De acción retardada |
* Por favor, contacte a nuestro departamento de ventas para especificaciones detalladas.
Embalaje del producto
- Tipo de embalaje: La serie SMD se empaqueta en carretes con cinta para máquinas pick-and-place.
- Embalaje estándar: 1,000 PCS por carrete.
