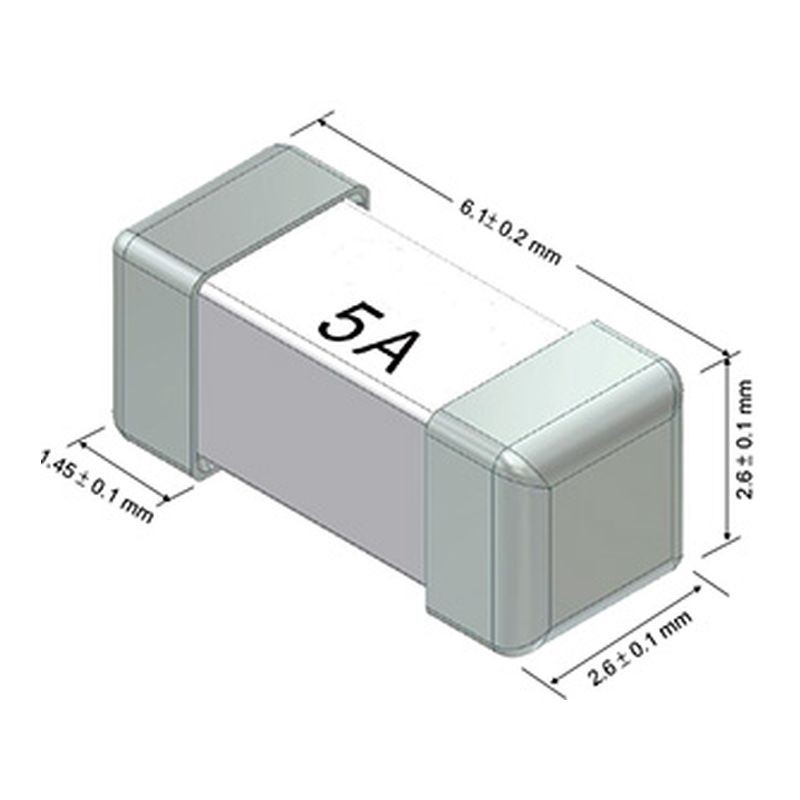

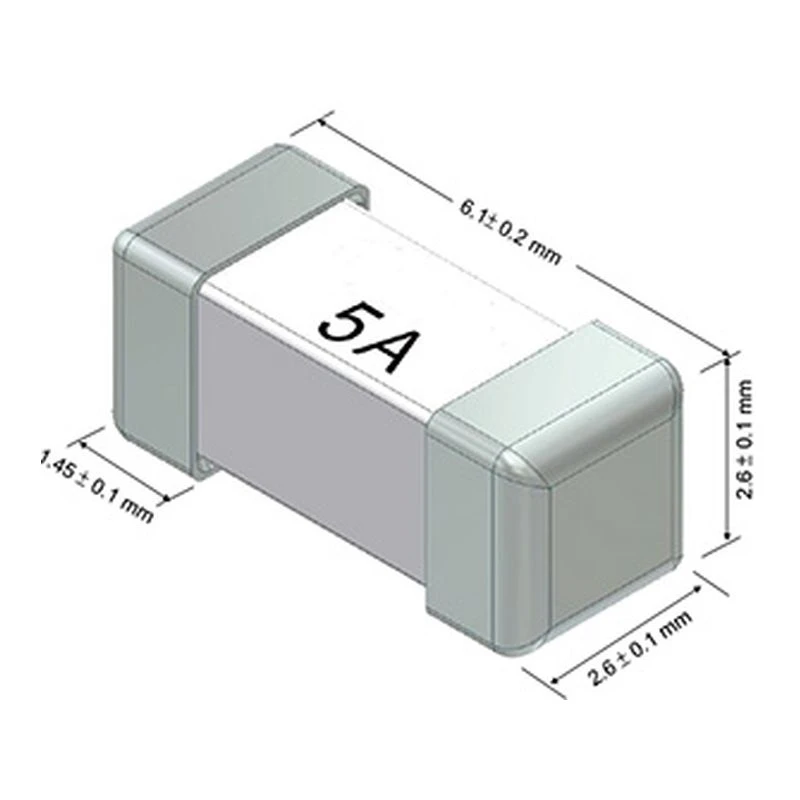

Quadratische Keramiksicherung
Quadratische Keramiksicherung
SMD-Sicherungen werden in einer Vielzahl elektronischer Produkte wie LCD-Anzeigen, PC-Geräten, tragbaren Kommunikationsgeräten, AV-Geräten usw. weit verbreitet eingesetzt. Das keramische Chipgehäuse eignet sich ideal für das Flusslöten.
Einleitung
Quadratische keramische Rohrsicherung.
SMD-Sicherungen werden in einer Vielzahl von elektronischen Produkten weit verbreitet eingesetzt, wie z. B. LCD-Displays, PC-Geräten, tragbaren Kommunikationsgeräten, AV-Geräten usw. Das keramische Chipgehäuse eignet sich ideal für das Reflow-Löten.
Produktkonformität
- UL Certified für USA & Kanada (SEF 62mA ~ 5A)
- PSE (SEF 1A ~ 15A; SET 1A ~ 7A)
- Anerkannt für USA & Kanada (SEF 6A ~ 15A; SET 200mA ~ 7A)
- CSA-gelistet (SET 200mA ~ 7A)
- EU RoHS, REACH
Elektrische Eigenschaften
Für den schnellwirkenden Typ (SEF)
| Schnellwirkender Typ (SEF) | |||
|---|---|---|---|
| % der Nennstromstärke | Nennstrom | Auslösezeit | |
| Minimum | Maximum | ||
| 100% | 62mA – 10 Amp | 4 hr | – |
| 100% | 12 – 15 Amp | 4 hr | – |
| 200% | 62mA – 10 Amp | – | 5 Sec |
| 200% | 12 – 15 Amp | – | 60 Sec |
Für den zeitverzögerten Typ (SET)
| Zeitverzögerter Typ (SET) | |||
|---|---|---|---|
| % der Nennstromstärke | Nennstrom | Auslösezeit | |
| Minimum | Maximum | ||
| 100% | 1 – 20 Amp | 4 hr | – |
| 200% | 1 – 20 Amp | 1 Sec | 60 Sec |
| 300% | 1 – 20 Amp | 0.2 Sec | 3 Sec |
| 800% | 1 – 20 Amp | 0.02 Sec | 0.1 Sec |
Bestellinformationen
| Katalognummer | Nennstrom | Nennspannung | Auslöseverhalten |
|---|---|---|---|
| SEF | 62mA ~ 10A | 125VDC | Schnellwirkend |
| SEF | 12A ~ 15A | 65VDC | Schnellwirkend |
| SET | 200mA ~ 7A | 125VDC | Zeitverzögert |
* Bitte kontaktieren Sie unseren Vertrieb für detaillierte Spezifikationen.
Produktverpackung
- Verpackungsart: SMD-Serie werden in Tape-Reel-Spulen für Bestückungsautomaten verpackt.
- Standardverpackung: 1,000 PCS pro Spule.
