RF-RL (30V) Serie
RF-RL (30V) Serie

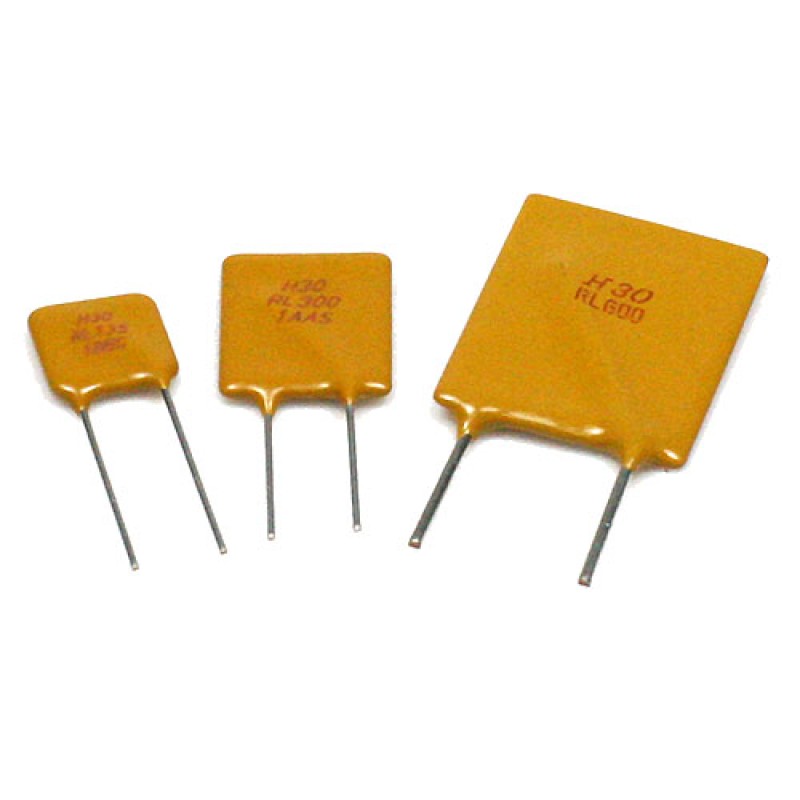

Tipo：RF-RL
．Dispositivos con terminales radiales
．Material aislante de polímero epoxi curado y retardante de llama que cumple los requisitos UL 94V-0
．Embalaje a granel, cinta y carrete y Ammo-Pack disponibles en la mayoría de los modelos.
Casi en cualquier lugar donde haya una fuente de alimentación de bajo voltaje y una carga que deba protegerse, incluyendo:
．Computadoras y periféricos
．Electrónica de consumo
．Aplicaciones automotrices
．Material aislante de polímero epoxi curado y retardante de llama que cumple los requisitos UL 94V-0
．Embalaje a granel, cinta y carrete y Ammo-Pack disponibles en la mayoría de los modelos.
Casi en cualquier lugar donde haya una fuente de alimentación de bajo voltaje y una carga que deba protegerse, incluyendo:
．Computadoras y periféricos
．Electrónica de consumo
．Aplicaciones automotrices
Introducción
PPTC RF-RL 30V DC Serie
- Dispositivos con terminales radiales
- Material aislante de polímero epoxi curado y retardante de llama que cumple los requisitos UL 94V-0
- Embalaje a granel, en cinta y carrete, y Ammo-Pack disponibles en la mayoría de los modelos.
Casi en cualquier lugar donde haya una fuente de alimentación de baja tensión y una carga que deba protegerse, incluyendo: - Computadoras & periféricos
- Electrónica de consumo
- Aplicaciones automotrices
Conformidad del producto
- UL, CSA, TUV
- EU RoHS, REACH
Características eléctricas
| MODELO | V máx. Volts (DC) | I máx. Amps. | Amperes a 20°C | Resistencia a 20°C (Ohms) | Tiempo máx. para dispararse a 5*Ih (Segundos a 20°C) | Disipación de potencia en disparo (Watts a 20°C) | ||
|---|---|---|---|---|---|---|---|---|
| Ihold | Itrip | Resistencia inicial | Resistencia post-disparo a 1Hora (R1) | |||||
| Retención | Disparo | Mín. | Máx. | |||||
| RF-RL090 | 30 | 40 | 0.90 | 1.80 | 0.070 | 0.22 | 5.9 | 0.6 |
| RF-RL110 | 30 | 40 | 1.10 | 2.20 | 0.050 | 0.17 | 6.6 | 0.7 |
| RF-RL135 | 30 | 40 | 1.35 | 2.70 | 0.040 | 0.13 | 7.3 | 0.8 |
| RF-RL160 | 30 | 40 | 1.60 | 3.20 | 0.030 | 0.11 | 8.0 | 0.9 |
| RF-RL185 | 30 | 40 | 1.85 | 3.70 | 0.030 | 0.09 | 8.7 | 1.0 |
| RF-RL250 | 30 | 40 | 2.50 | 5.00 | 0.020 | 0.08 | 10.3 | 1.2 |
| RF-RL300 | 30 | 40 | 3.00 | 6.00 | 0.020 | 0.08 | 10.8 | 2.0 |
| RF-RL400 | 30 | 40 | 4.00 | 8.00 | 0.010 | 0.05 | 12.7 | 2.5 |
| RF-RL500 | 30 | 40 | 5.00 | 10.00 | 0.010 | 0.05 | 14.5 | 3.0 |
| RF-RL600 | 30 | 40 | 6.00 | 12.00 | 0.005 | 0.04 | 16.0 | 3.5 |
| RF-RL700 | 30 | 40 | 7.00 | 14.00 | 0.005 | 0.03 | 17.5 | 3.8 |
| RF-RL800 | 30 | 40 | 8.00 | 16.00 | 0.005 | 0.03 | 18.8 | 4.0 |
| RF-RL900 | 30 | 40 | 9.00 | 18.00 | 0.005 | 0.02 | 20.0* | 4.2 |
* V max. = Voltaje máximo que el dispositivo puede soportar sin sufrir daños a la corriente nominal.
* I max. = Corriente de falla máxima que el dispositivo puede soportar sin sufrir daños a la tensión nominal.
* I hold = Corriente de retención - corriente máxima a la que el dispositivo no se disparará a 20°C en aire quieto.
* I trip = Corriente de disparo - corriente mínima a la que el dispositivo siempre se disparará a 20°C en aire quieto.
* R min. = Resistencia mínima del dispositivo a 20°C antes del disparo.
* R 1max. = Resistencia máxima del dispositivo a 20°C medida 1 hora después del disparo.
Embalaje del producto
- Paquete estándar: 500 PCS por bolsa de polietileno.
- Carrete de cinta disponible bajo pedido.
