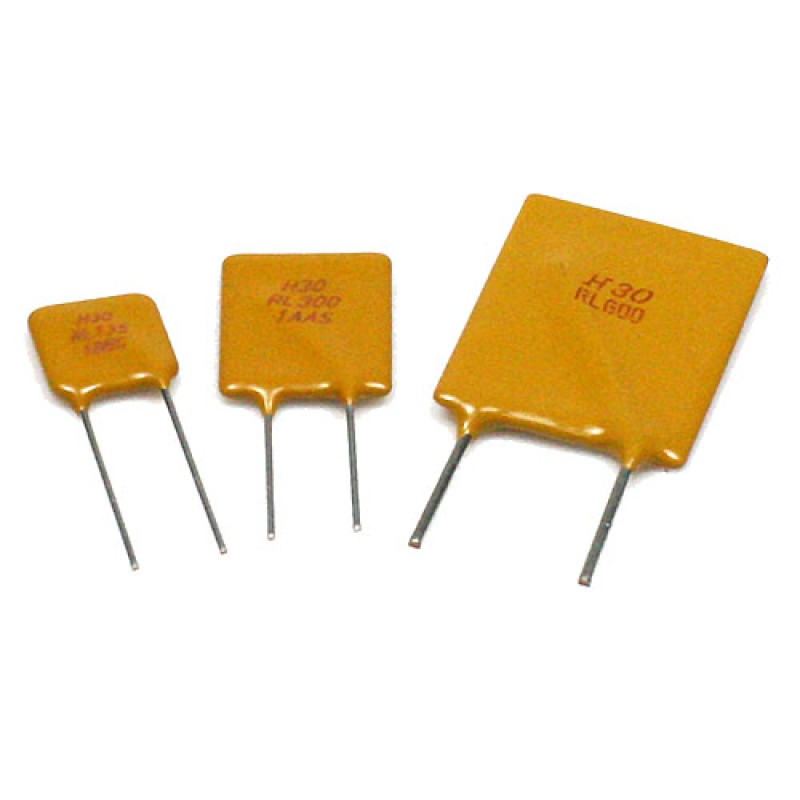

RF-RL (30V) Serie
RF-RL (30V) Serie
Typ：RF-RL
．Radial-Bauelemente mit Anschlussdrähten
．Ausgehärtetes, flammhemmendes Epoxidharz-Isoliermaterial erfüllt die Anforderungen von UL 94V-0
．Lose Verpackung, Band- und Rollenverpackung und Ammo-Pack sind bei den meisten Modellen erhältlich.
Praktisch überall, wo eine Niederspannungs-Stromversorgung und eine zu schützende Last vorhanden sind, einschließlich:
．Computer und Peripheriegeräte
．Unterhaltungselektronik
．Automobilanwendungen
．Ausgehärtetes, flammhemmendes Epoxidharz-Isoliermaterial erfüllt die Anforderungen von UL 94V-0
．Lose Verpackung, Band- und Rollenverpackung und Ammo-Pack sind bei den meisten Modellen erhältlich.
Praktisch überall, wo eine Niederspannungs-Stromversorgung und eine zu schützende Last vorhanden sind, einschließlich:
．Computer und Peripheriegeräte
．Unterhaltungselektronik
．Automobilanwendungen
Einleitung
PPTC RF-RL 30V DC Serie
- Radial ausgeführte Bauteile
- Ausgehärtetes, flammhemmendes Epoxidpolymer-Isoliermaterial entspricht den Anforderungen von UL 94V-0
- Lose Verpackung, Bandspule und Ammo-Pack sind bei den meisten Modellen verfügbar.
Nahezu überall, wo eine Niederspannungs-Stromversorgung und eine zu schützende Last vorhanden sind, einschließlich: - Computer und Peripheriegeräte
- Unterhaltungselektronik
- Automobilanwendungen
Produktkonformität
- UL, CSA, TUV
- EU RoHS, REACH
Elektrische Eigenschaften
| MODEL | V max. Volt (DC) | I max. Ampere | Ampere bei 20°C | Widerstand bei 20°C (Ohm) | Max. Auslösezeit bei 5*Ih (Sekunden bei 20°C) | Leistungsabgabe nach Auslösung (Watt bei 20°C) | ||
|---|---|---|---|---|---|---|---|---|
| Ihold | Itrip | Anfangswiderstand | 1 Stunde (R1) Widerstand nach Auslösung | |||||
| Haltestrom | Auslösestrom | Min. | Max. | |||||
| RF-RL090 | 30 | 40 | 0.90 | 1.80 | 0.070 | 0.22 | 5.9 | 0.6 |
| RF-RL110 | 30 | 40 | 1.10 | 2.20 | 0.050 | 0.17 | 6.6 | 0.7 |
| RF-RL135 | 30 | 40 | 1.35 | 2.70 | 0.040 | 0.13 | 7.3 | 0.8 |
| RF-RL160 | 30 | 40 | 1.60 | 3.20 | 0.030 | 0.11 | 8.0 | 0.9 |
| RF-RL185 | 30 | 40 | 1.85 | 3.70 | 0.030 | 0.09 | 8.7 | 1.0 |
| RF-RL250 | 30 | 40 | 2.50 | 5.00 | 0.020 | 0.08 | 10.3 | 1.2 |
| RF-RL300 | 30 | 40 | 3.00 | 6.00 | 0.020 | 0.08 | 10.8 | 2.0 |
| RF-RL400 | 30 | 40 | 4.00 | 8.00 | 0.010 | 0.05 | 12.7 | 2.5 |
| RF-RL500 | 30 | 40 | 5.00 | 10.00 | 0.010 | 0.05 | 14.5 | 3.0 |
| RF-RL600 | 30 | 40 | 6.00 | 12.00 | 0.005 | 0.04 | 16.0 | 3.5 |
| RF-RL700 | 30 | 40 | 7.00 | 14.00 | 0.005 | 0.03 | 17.5 | 3.8 |
| RF-RL800 | 30 | 40 | 8.00 | 16.00 | 0.005 | 0.03 | 18.8 | 4.0 |
| RF-RL900 | 30 | 40 | 9.00 | 18.00 | 0.005 | 0.02 | 20.0* | 4.2 |
* V max. = Maximale Spannung, die das Bauteil bei Nennstrom ohne Schaden aushalten kann.
* I max. = Maximaler Fehlerstrom, den das Bauteil bei Nennspannung ohne Schaden aushalten kann.
* I hold = Haltestrom - maximaler Strom, bei dem das Bauteil bei 20°C in ruhender Luft nicht auslöst.
* I trip = Auslösestrom - minimaler Strom, bei dem das Bauteil bei 20°C in ruhender Luft immer auslöst.
* R min. = Minimaler Bauteilwiderstand bei 20°C vor der Auslösung.
* R 1max. = Maximaler Bauteilwiderstand bei 20°C, gemessen 1 Stunde nach der Auslösung.
Produktverpackung
- Standardverpackung: 500 Stück pro Polybeutel.
- Bandspule auf Anfrage erhältlich.
