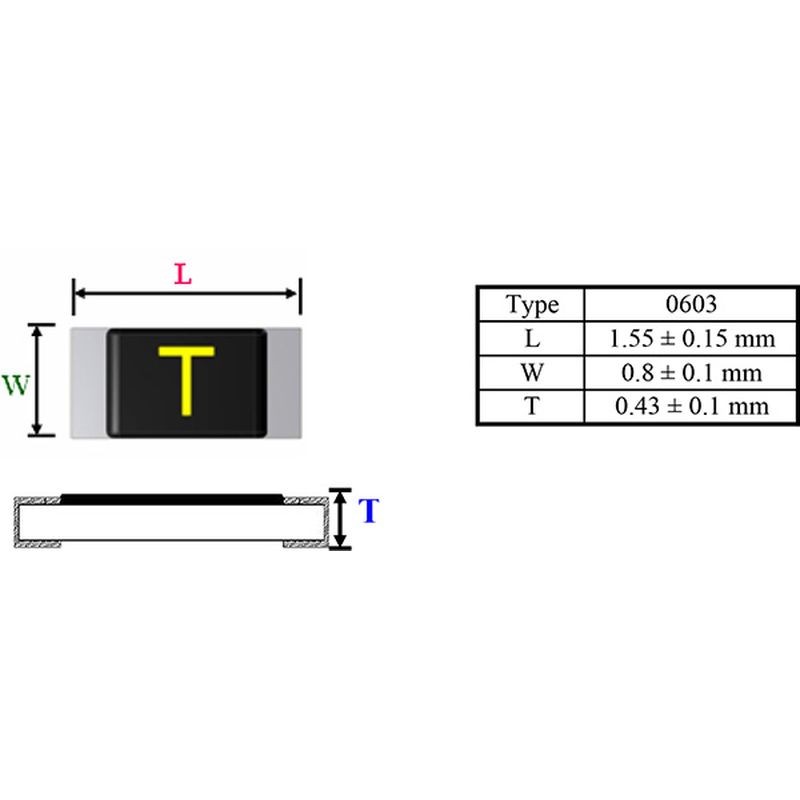

Fusible SMD 0603 para protección en montaje superficial de alta densidad
CSMD0603
Tipo：CSMD0603Introducción
CSMD0603 Fusible SMD.
Los fusibles SMD se utilizan ampliamente en una variedad de productos electrónicos, como pantallas LCD, equipos informáticos (PC), dispositivos de comunicación portátiles, aparatos AV... etc. El cuerpo cerámico de película delgada es excelente frente al calor de soldadura.
Conformidad del producto
- UL Reconocido
- EU RoHS, REACH
Características eléctricas
Para tipo de acción rápida
| Tipo de acción rápida | |||
|---|---|---|---|
| % del valor nominal | Corriente nominal | Tiempo de apertura | |
| Mínimo | Máximo | ||
| 100% | 0.2 – 5 Amp | 4 hr | – |
| 200% | 0.2 – 5 Amp | – | 5 Sec |
| 300% | 0.2 – 5 Amp | – | 0.2 Sec |
Para tipo de acción retardada
| Tipo de acción retardada | |||
|---|---|---|---|
| % del valor nominal | Corriente nominal | Tiempo de apertura | |
| Mínimo | Máximo | ||
| 100% | 0.2 – 5 Amp | 4 hr | – |
| 200% | 0.2 – 5 Amp | – | 120 Sec |
| 300% | 0.2 – 5 Amp | – | 3 Sec |
Información de pedido
| Número de catálogo | Amperaje nominal | Voltaje nominal | Tipo de acción | Resistencia nominal en frío |
|---|---|---|---|---|
| CSMD06CF.200 | 0.2A | 32VDC | Acción rápida | 2290 mΩ |
| CSMD06CF.500 | 0.5A | 32VDC | Acción rápida | 470 mΩ |
| CSMD06CF.750 | 0.75A | 32VDC | Acción rápida | 178 mΩ |
| CSMD06CF001 | 1A | 32VDC | Acción rápida | 105 mΩ |
| CSMD06CF1.50 | 1.5A | 32VDC | Acción rápida | 58 mΩ |
| CSMD06CF002 | 2A | 32VDC | Acción rápida | 28 mΩ |
| CSMD06CF2.50 | 2.5A | 32VDC | Acción rápida | 22 mΩ |
| CSMD06CF003 | 3A | 32VDC | Acción rápida | 17 mΩ |
| CSMD06CF004 | 4A | 32VDC | Acción rápida | 12 mΩ |
| CSMD06CF005 | 5A | 32VDC | Acción rápida | 9 mΩ |
| CSMD06CT.200 | 0.2A | 32VDC | Acción retardada | 1900 mΩ |
| CSMD06CT.500 | 0.5A | 32VDC | Acción retardada | 350 mΩ |
| CSMD06CT.750 | 0.75A | 32VDC | Acción retardada | 145 mΩ |
| CSMD06CT001 | 1A | 32VDC | Acción retardada | 90 mΩ |
| CSMD06CT1.50 | 1.5A | 32VDC | Acción retardada | 40 mΩ |
| CSMD06CT002 | 2A | 32VDC | Acción retardada | 24 mΩ |
| CSMD06CT2.50 | 2.5A | 32VDC | Acción retardada | 19 mΩ |
| CSMD06CT003 | 3A | 32VDC | Acción retardada | 133 mΩ |
| CSMD06CT004 | 4A | 32VDC | Acción retardada | 9 mΩ |
| CSMD06CTT005 | 5A | 32VDC | Acción retardada | 5 mΩ |
Embalaje del producto
- Tipo de embalaje: La serie SMD se empaqueta en carrete con cinta para máquinas pick-and-place.
- Paquete estándar: 5,000 PCS por carrete.
Descripción del producto
El fusible SMD 0603 de Hansor es un dispositivo de protección contra sobrecorriente de montaje en superficie ultracompacto diseñado para circuitos electrónicos de alta densidad. Su tamaño de encapsulado 0603 lo hace ideal para aplicaciones con espacio limitado, como dispositivos móviles, módulos IoT y electrónica de consumo miniaturizada.
Características principales
- Diseño de montaje en superficie ultracompacto – El diminuto fusible SMD 0603 se adapta de manera eficiente a placas PCB de alta densidad, apoyando diseños miniaturizados modernos.
- Protección contra sobrecorriente fiable – Diseñado para proteger componentes sensibles de corrientes excesivas sin comprometer el rendimiento.
- Amplia gama de corrientes nominales – Disponible en varios valores de disparo para adaptarse a las diversas necesidades de los circuitos.
- Cumplimiento de calidad – Cumple con normas reconocidas como UL, RoHS y REACH para seguridad y desempeño ambiental.
- Embalaje en carrete para SMT – Suministrado en formato de carrete para un ensamblaje pick‑and‑place sin problemas.
Aplicaciones
El fusible SMD 0603 de Hansor se utiliza en una variedad de productos electrónicos compactos, entre ellos:
- Teléfonos móviles y dispositivos de mano
- Sensores IoT y módulos inteligentes
- Electrónica de consumo portátil
- Placas de control industriales miniaturizadas
Este tamaño de fusible es especialmente útil cuando el espacio en la placa es limitado y la protección fiable es esencial.
Por qué elegir los fusibles SMD de Hansor
Los fusibles SMD de Hansor, incluido el fusible SMD 0603, se fabrican bajo estricto control de calidad y cumplen con normas internacionales de seguridad, brindando a diseñadores e ingenieros confianza en la protección del circuito. Estos fusibles ayudan a prevenir daños causados por eventos de sobrecorriente inesperados, al tiempo que respaldan la electrónica compacta moderna.
