QSMD1206
QSMD1206
Typ：QSMD1206

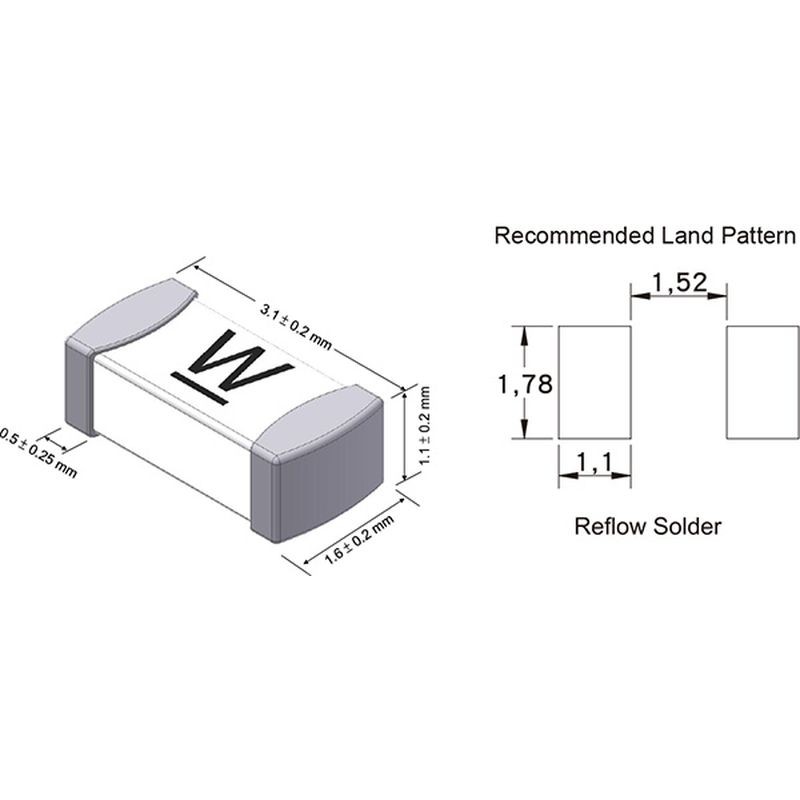

SMD-Sicherungen werden in einer Vielzahl elektronischer Produkte wie LCD-Anzeigen, PC-Geräten, tragbaren Kommunikationsgeräten, AV-Geräten usw. weit verbreitet eingesetzt. Das Keramik-Chip-Gehäuse eignet sich ideal für das Reflow-Löten.
Einleitung
QSMD1206 SMD-Sicherung.
SMD-Sicherungen werden in einer Vielzahl von elektronischen Produkten eingesetzt, wie z. B. LCD-Displays, PC-Geräten, tragbaren Kommunikationsgeräten, AV-Geräten usw. Das Keramikgehäuse eignet sich ideal für Reflow-Lötprozesse.
Produktkonformität
- UL Recognized (1A~8A)
- EU RoHS, REACH
Elektrische Eigenschaften
Für schnellauslösenden Typ
| Schnellauslösender Typ | |||
|---|---|---|---|
| % des Nennstroms | Nennstrom | Auslösezeit | |
| Mindestwert | Höchstwert | ||
| 100% | 1 – 20 Amp | 4 hr | – |
| 250% | 1 – 20 Amp | – | 5 Sec |
| 400% | 1 – 20 Amp | – | 0.05 Sec |
Für zeitverzögerten Typ
| Zeitverzögerter Typ | |||
|---|---|---|---|
| % des Nennstroms | Nennstrom | Auslösezeit | |
| Mindestwert | Höchstwert | ||
| 100% | 1 – 20 Amp | 4 hr | – |
| 200% | 1 – 20 Amp | 1 Sec | 120 Sec |
| 300% | 1 – 20 Amp | – | 3 Sec |
| 800% | 1 – 20 Amp | – | 0.05 Sec |
Bestellinformationen
| Katalognummer | Nennstrom | Nennspannung | Auslöseart | Nenn-Kaltwiderstand |
|---|---|---|---|---|
| QSMD12LF001 | 1A | 125VDC | Schnellauslösend | 614 mΩ |
| QSMD12LF1.50 | 1.5A | 125VDC | Schnellauslösend | 364 mΩ |
| QSMD12LF002 | 2A | 125VDC | Schnellauslösend | 95 mΩ |
| QSMD12LF2.50 | 2.5A | 125VDC | Schnellauslösend | 69 mΩ |
| QSMD12LF003 | 3A | 125VDC | Schnellauslösend | 34 mΩ |
| QSMD12LF3.50 | 3.5A | 125VDC | Schnellauslösend | 27 mΩ |
| QSMD12LF004 | 4A | 125VDC | Schnellauslösend | 23 mΩ |
| QSMD12LF005 | 5A | 125VDC | Schnellauslösend | 17 mΩ |
| QSMD12LF006 | 6A | 125VDC | Schnellauslösend | 13 mΩ |
| QSMD12LF007 | 7A | 125VDC | Schnellauslösend | 11 mΩ |
| QSMD12LF008 | 8A | 125VDC | Schnellauslösend | 9 mΩ |
| QSMD12LF010 | 10A | 24VDC | Schnellauslösend | 8 mΩ |
| QSMD12LF012 | 12A | 24VDC | Schnellauslösend | 7 mΩ |
| QSMD12LF015 | 15A | 24VDC | Schnellauslösend | 5.5 mΩ |
| QSMD12LF020 | 20A | 24VDC | Schnellauslösend | 3 mΩ |
| QSMD12LT001 | 1A | 125VDC | Zeitverzögert | 400 mΩ |
| QSMD12LT1.50 | 1.5A | 125VDC | Zeitverzögert | 135 mΩ |
| QSMD12LT002 | 2A | 125VDC | Zeitverzögert | 75 mΩ |
| QSMD12LT2.50 | 2.5A | 125VDC | Zeitverzögert | 52 mΩ |
| QSMD12LT003 | 3A | 125VDC | Zeitverzögert | 28 mΩ |
| QSMD12LT3.50 | 3.5A | 125VDC | Zeitverzögert | 25 mΩ |
| QSMD12LT004 | 4A | 125VDC | Zeitverzögert | 20 mΩ |
| QSMD12LT005 | 5A | 125VDC | Zeitverzögert | 14 mΩ |
| QSMD12LT006 | 6A | 125VDC | Zeitverzögert | 10 mΩ |
| QSMD12LT007 | 7A | 125VDC | Zeitverzögert | 9 mΩ |
| QSMD12LT008 | 8A | 125VDC | Zeitverzögert | 7.7 mΩ |
| QSMD12LT010 | 10A | 24VDC | Zeitverzögert | 6 mΩ |
| QSMD12LT012 | 12A | 24VDC | Zeitverzögert | 5 mΩ |
| QSMD12LT015 | 15A | 24VDC | Zeitverzögert | 3 mΩ |
| QSMD12LT020 | 20A | 24VDC | Zeitverzögert | 2.5 mΩ |
Produktverpackung
- Verpackungsart: SMD-Serien werden auf Rollen für Bestückungsautomaten verpackt.
- Standardverpackung: 3.000 Stück pro Rolle.
