Portafusible de cuchilla en línea
Para fusible de tipo cuchilla
Contacto: latón, chapado en estaño/níquel
Otros tamaños o longitudes de alambre están disponibles bajo pedido especial
Para instalar fusibles con alambres tipo "bucle", simplemente corte el bucle en dos para formar dos alambres de la longitud deseada.
Otros tamaños o longitudes de alambre están disponibles bajo pedido especial
Para instalar fusibles con alambres tipo "bucle", simplemente corte el bucle en dos para formar dos alambres de la longitud deseada.
Introducción
Porta-fusibles en línea para fusibles tipo Blade
- Contacto: Latón, chapado en estaño/níquel
- Otros tamaños o longitudes de cable están disponibles bajo pedido especial
- Para instalar fusibles con cables tipo "Loop", simplemente corte el lazo en dos para formar cables separados de la longitud deseada.
Especificaciones
| Número de artículo | Corriente máxima | Resistencia de aislamiento a 500 V DC | Resistencia de contacto | Resistencia dieléctrica durante 60 segundos | Material del cuerpo | Cable en lazo | Tipo | |
|---|---|---|---|---|---|---|---|---|
| Para fusibles tipo Blade ATP | ||||||||

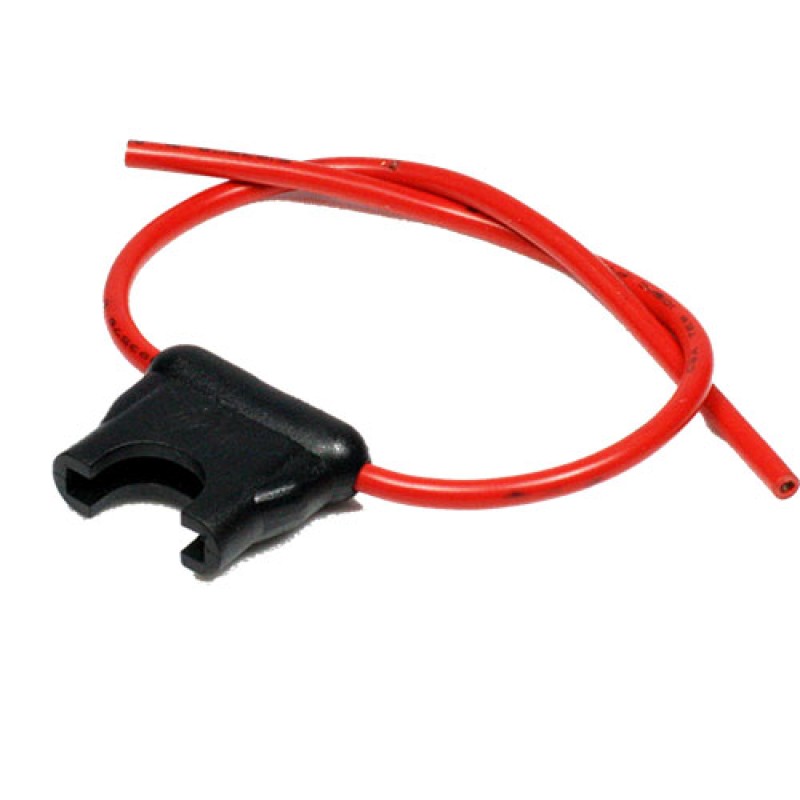

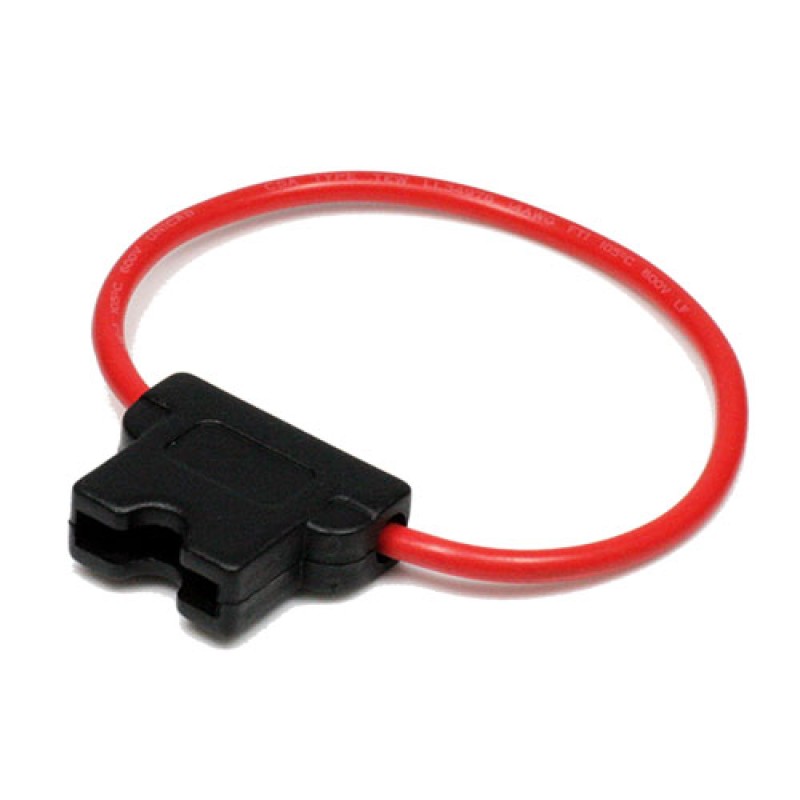

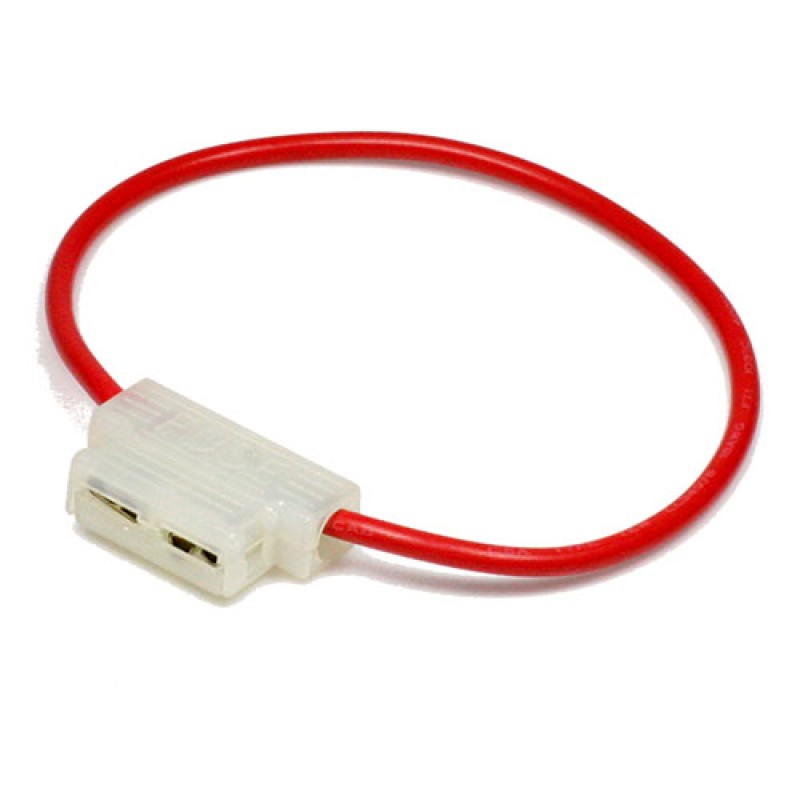

| FH-006 |  |
30 A | 100M (Ohm) Mín. | 5 m(Ohm) a 1A DC | AC 1500 V Mín. | Nylon | 12# a 18# AWG | Tipo de alta resistencia |

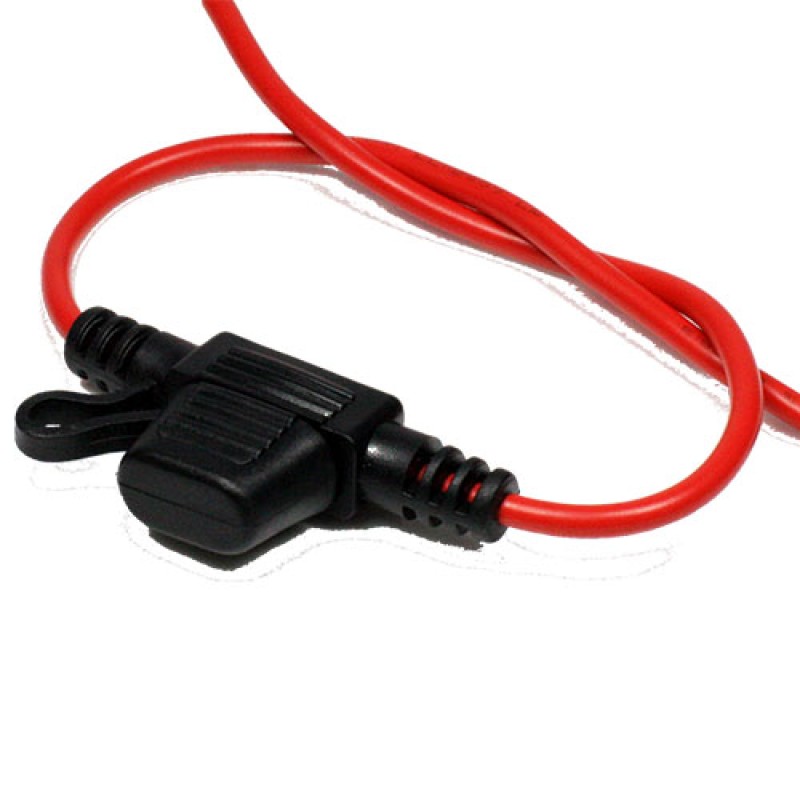

| FH-010 |  |
20 A | 100M (Ohm) Mín. | 5 m(Ohm) a 1A DC | AC 1500 V Mín. | Nylon | 10# a 18# AWG | Con enclavamiento para montaje múltiple |

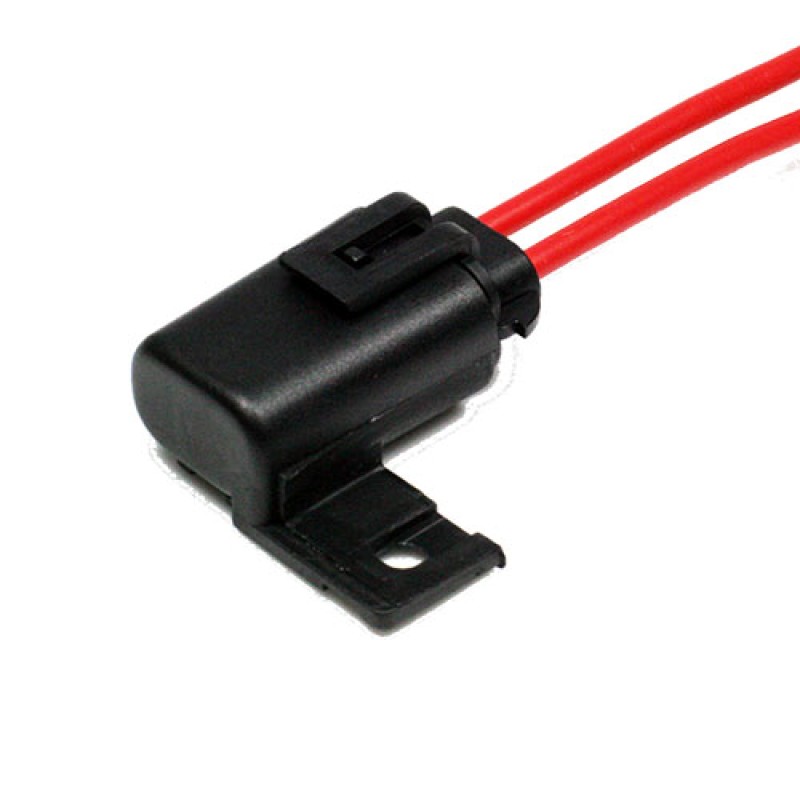

| FH-012 |  |

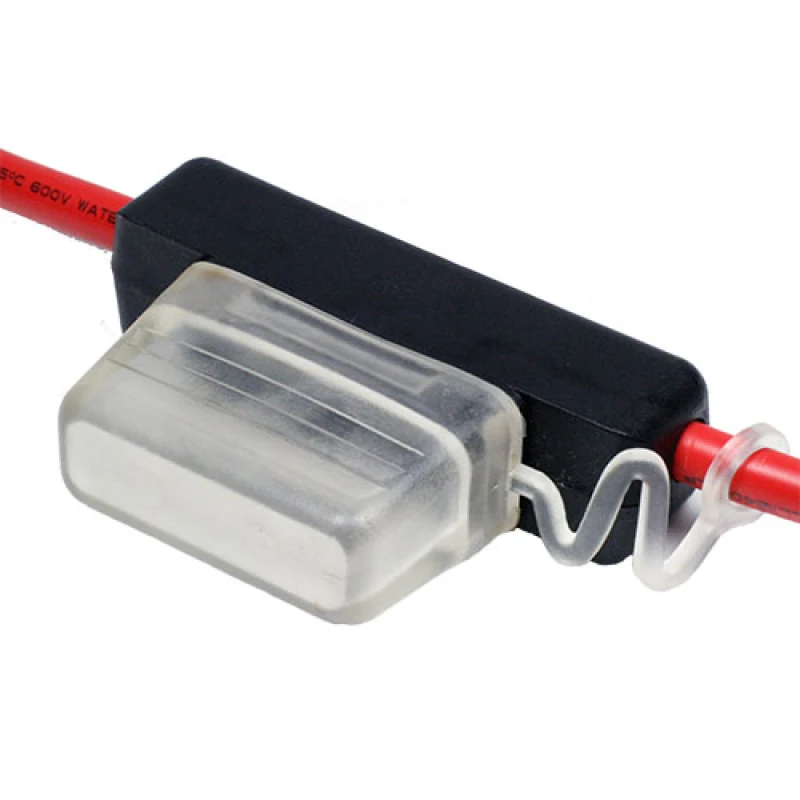

30 A | 100M (Ohm) Mín. | 5 m(Ohm) | AC 1000 V Mín. | P.V.C. | 10# a 18# AWG | Tipo resistente al agua |
| FH-006P |  |
30 A | 100M (Ohm) Mín. | 5 m(Ohm) | AC 1500 V Mín. | PVC | 12# a 16# AWG | Tipo de alta resistencia |

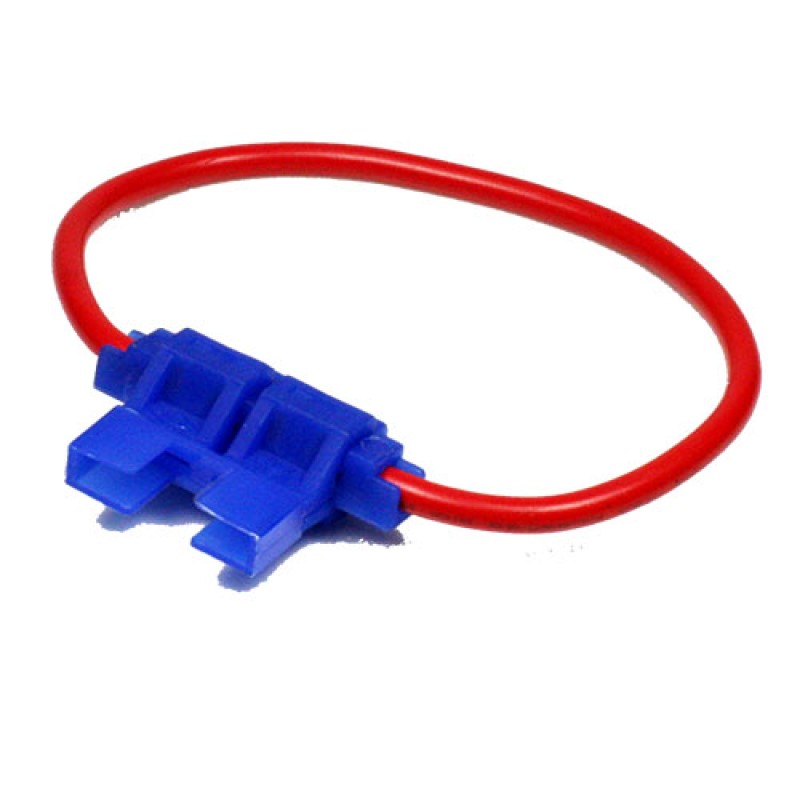

| FH-007 |  |
20 A | 100M (Ohm) Mín. | 5 m(Ohm) a 1A DC | AC 1500 V Mín. | Nylon | 14# a 18# AWG | Tipo con cuerpo con bisagra |
| FH-011 |  |
20 A | 100M (Ohm) Mín. | 5 m(Ohm) a 1A DC | AC 1500 V Mín. | Nylon | 14# a 18# AWG | Tipo con cuerpo con bisagra |

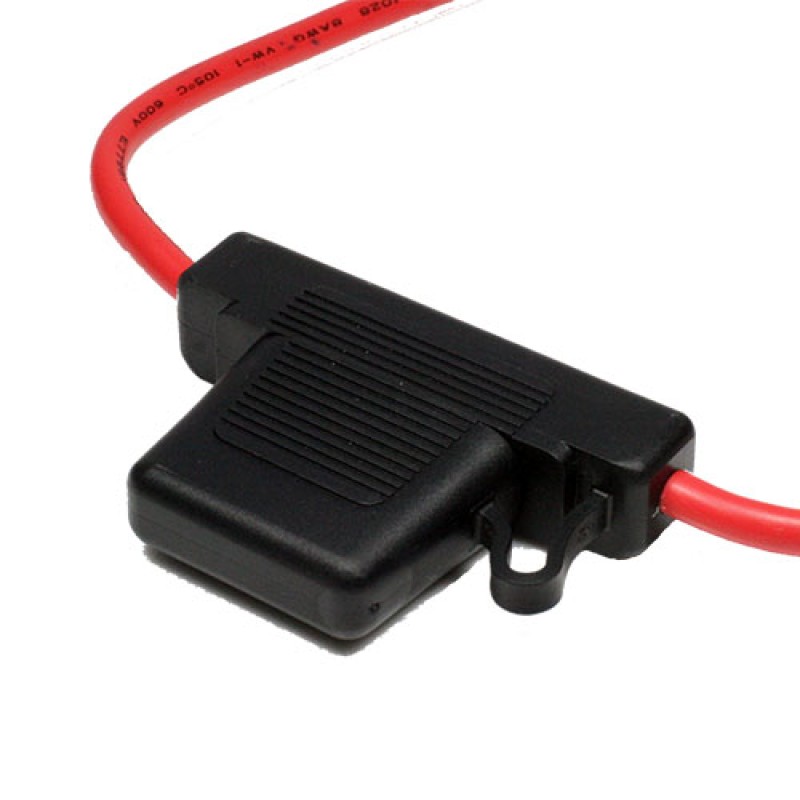

| FH-006WR |  |
30 A | 100M (Ohm) Mín. | 5 m(Ohm) | AC 1000 V Mín. | P.V.C. | 10# a 18# AWG | Tipo resistente al agua |

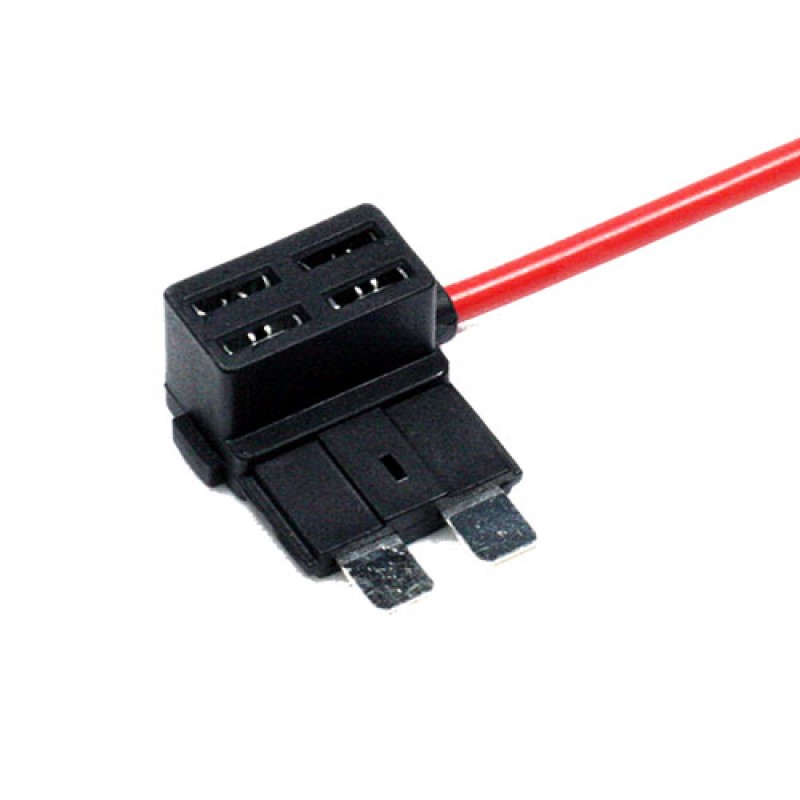

| IFH-003 |  |

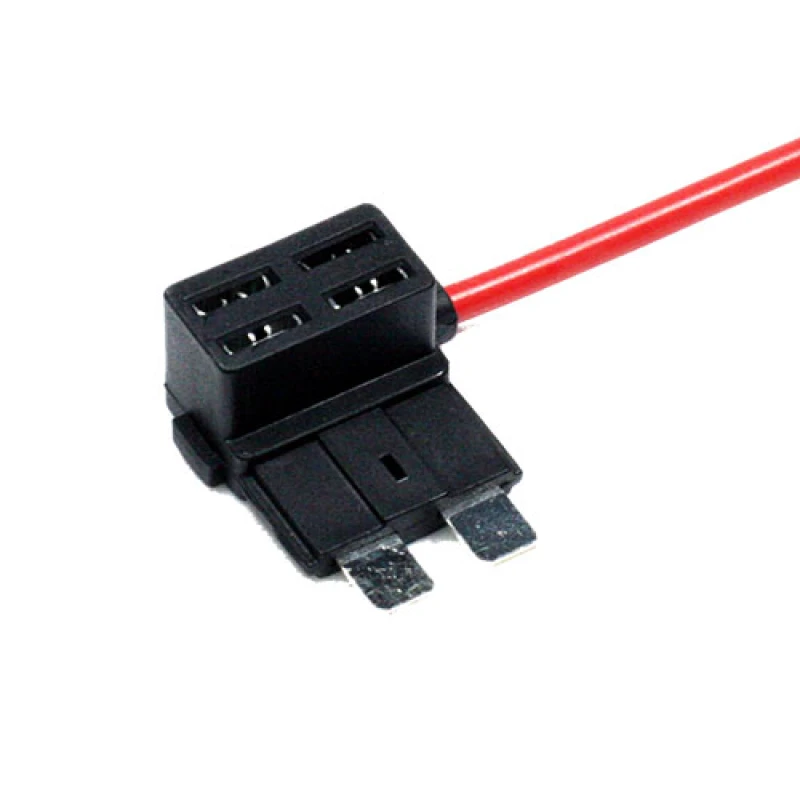

10 A | 100M (Ohm) Mín. | 5 m(Ohm) | AC 1000 V Mín. | Nylon. | 12# a 18# AWG | Tipo Add-a-Circuit |
| IFH-001 |  |
30 A | 100M (Ohm) Mín. | 5 m(Ohm) | AC 1000 V Mín. | P.V.C. | 10# a 18# AWG | Tipo resistente al agua |
| Para fusibles tipo Mini Blade ASP | ||||||||
| SFH-001 |  |
30 A | 100M (Ohm) Mín. | 5 m(Ohm) a 1A DC | AC 1000 V Mín. | P.V.C. | 12# a 16# AWG | Tipo resistente al agua |
| SFH-001A |  |
30 A | 100M (Ohm) Mín. | 5 m(Ohm) a 1A DC | AC 1000 V Mín. | P.V.C. | 12# a 16# AWG | Tipo resistente al agua |
| IFH-002 |  |
30 A | 100M (Ohm) Mín. | 5 m(Ohm) a 1A DC | AC 1000 V Mín. | P.V.C. | 12# a 16# AWG | Tipo resistente al agua |
| FH-85533 |  |
30 A | 100M (Ohm) Mín. | 5 m(Ohm) a 1A DC | AC 1000 V Mín. | P.V.C. | 12# a 16# AWG | Tipo impermeable |
| Para fusibles tipo Blade AMP (MAX) | ||||||||
| MFH-001 |  |
80 A | 100M (Ohm) Mín. | 5 m(Ohm) a 1A DC | AC 3000 V Mín. | P.V.C. | 4# y 6# AWG | Tipo resistente al agua |
| MFH-001A |  |
80 A | 100M (Ohm) Mín. | 5 m(Ohm) a 1A DC | AC 3000 V Mín. | P.V.C. | 4# y 6# AWG | Tipo resistente al agua |
| IFH-005 |  |
80 A | 100M (Ohm) Mín. | 5 m(Ohm) a 1A DC | AC 3000 V Mín. | P.V.C. | 4# y 6# AWG | Tipo resistente al agua |
Empaque del producto
- Empaque estándar: 100 piezas por bolsa de polietileno.
Descripción del producto
La serie de portafusibles en línea de cuchilla Hansor aloja de forma segura fusibles de tipo cuchilla en circuitos de cableado, proporcionando una protección contra sobrecorriente confiable desde 10 A hasta 80 A. Esta serie incluye:
- Fusibles de cuchilla AMP (MAX): Fusibles de cuchilla estándar/tamaño completo para aplicaciones de alta corriente.
- Fusibles de cuchilla mini ASP: Opción compacta de portafusibles en línea mini para espacios reducidos.
- Fusibles de cuchilla ATP: Fusibles de cuchilla de tamaño medio para circuitos de uso general.
Como proveedor de portafusibles de confianza, Hansor garantiza contactos estables, aislamiento duradero y un rendimiento de larga duración en todos los tamaños de fusibles.
Características clave & Especificaciones
- Rango de corriente: 10 A – 80 A en los tipos AMP, ASP, ATP
- Compatibilidad de fusibles: Fusibles de cuchilla AMP (MAX), ASP Mini, ATP
- Contactos: Latón bañado en estaño o en níquel para conducción estable
- Cuerpo aislante: Nylon o PVC para durabilidad y seguridad
- Resistencia de aislamiento: 100MΩ mín. @ 500 V DC
- Resistencia dieléctrica: AC 1000–3000 V, 60 segundos
- Opciones de cable: Soporta AWG 4#–18#, longitudes personalizables
- Características especiales: Resistente al agua, cuerpo con bisagra, diseños add-a-circuit
- Embalaje: 100 PCS por bolsa de polietileno
Aplicaciones
Ideal para:
- Arneses de cableado automotriz y circuitos de accesorios
- Control industrial y distribución de energía
- Electrónica de consumo que requiere protección con fusible en línea
- Circuitos que necesitan un reemplazo de fusible rápido y seguro
Las opciones de mini portafusibles en línea (ASP) y portafusibles en línea de cuchilla (AMP/ATP) permiten una integración flexible en diseños de cableado compactos y estándar.
Por qué elegir Hansor
Como proveedor profesional de portafusibles, Hansor ofrece:
- Contacto eléctrico estable y montaje seguro
- Aislamiento duradero y retardante de llama para una fiabilidad a largo plazo
- Compatibilidad flexible de fusibles y cables en todos los tipos AMP, ASP, ATP
- Soporte OEM y personalizado con cumplimiento global
*Los ingenieros y OEM confían en los portafusibles en línea de cuchilla Hansor y en los mini portafusibles en línea para una protección de circuitos segura, fácil de mantener y duradera.
