HVR600 (600V) Serie
HVR600 (600V) Serie
Tipo：HVR600

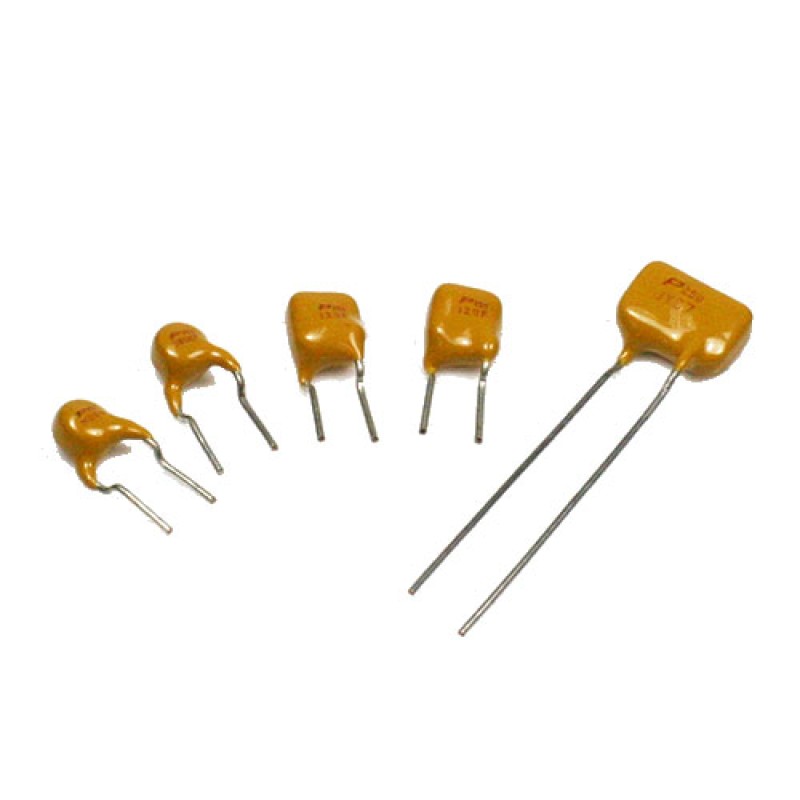

．Dispositivos con terminales radiales
．Material aislante de polímero epoxi curado y retardante de llama cumple con los requisitos UL 94V-0
．Los dispositivos radiales de alta tensión (HVR Series), basados en polímero y de coeficiente de temperatura positivo (PPTC), son adecuados para proteger equipos de telefonía contra descargas por rayos y cruces con la alimentación, y son totalmente compatibles con las normas de telecomunicaciones.
．Los dispositivos radiales de alta tensión están diseñados para ofrecer distintas series de productos con corriente de retención, proporcionando 600Vac (Vmax de interrupción) y 60Vdc (Vmax en funcionamiento) y con baja resistencia.
．Material aislante de polímero epoxi curado y retardante de llama cumple con los requisitos UL 94V-0
．Los dispositivos radiales de alta tensión (HVR Series), basados en polímero y de coeficiente de temperatura positivo (PPTC), son adecuados para proteger equipos de telefonía contra descargas por rayos y cruces con la alimentación, y son totalmente compatibles con las normas de telecomunicaciones.
．Los dispositivos radiales de alta tensión están diseñados para ofrecer distintas series de productos con corriente de retención, proporcionando 600Vac (Vmax de interrupción) y 60Vdc (Vmax en funcionamiento) y con baja resistencia.
Introducción
PPTC HVR600 Serie de alto voltaje 600V DC
- Dispositivos con terminales radiales
- Material aislante de polímero epóxico curado y retardante de llama que cumple con los requisitos UL 94V-0
- Los dispositivos radiales de alto voltaje (serie HVR), un dispositivo PPTC (coeficiente de temperatura positivo basado en polímero), son adecuados para proteger equipos de telefonía contra rayos y cruces de potencia, y son totalmente compatibles con las normas de telecomunicaciones.
- Los dispositivos radiales de alto voltaje están diseñados para ofrecer diferentes series de productos según la corriente de retención, ofreciendo 600Vac (Vmax interrupting) y 60Vdc (Vmax operating) con baja resistencia.
Conformidad del Producto
- UL, CSA, TUV
- EU RoHS, REACH
Características eléctricas
| MODELO | V máx. VDC Vint/Vop | I máx. (A) | Corriente (A) | R mín. (Ohmios) | R$_{1}$ máx. (Ohmios) | Tiempo hasta el disparo | Pd típ. (W) | ||
|---|---|---|---|---|---|---|---|---|---|
| I de retención | I de disparo | Corriente (A) | Tiempo (seg.) | ||||||
| HVR600P150C | 600/60 | 3 | 0.15 | 0.30 | 6.00 | 22.00 | 1.00 | 5.00 | 1 |
| HVR600P150C-RA | 600/60 | 3 | 0.15 | 0.30 | 7.00 | 20.00 | 1.00 | 5.00 | 1 |
| HVR600P150C-RB | 600/60 | 3 | 0.15 | 0.30 | 9.00 | 22.00 | 1.00 | 4.50 | 1 |
| HVR600P150CF | 600/60 | 3 | 0.15 | 0.30 | 6.00 | 22.00 | 1.00 | 5.00 | 1 |
| HVR600P160C | 600/60 | 3 | 0.16 | 0.32 | 4.00 | 18.00 | 1.00 | 7.00 | 1 |
| HVR600P160C-RA | 600/60 | 3 | 0.16 | 0.32 | 4.00 | 16.00 | 1.00 | 9.50 | 1 |
| HVR600P160C-R1 | 600/60 | 3 | 0.16 | 0.32 | 4.00 | 17.00 | 1.00 | 9.00 | 1 |
| HVR600P160CF | 600/60 | 3 | 0.16 | 0.32 | 4.00 | 18.00 | 1.00 | 7.00 | 1 |
* V máx. = Voltaje máximo que el dispositivo puede soportar sin dañarse a la corriente nominal.
* I máx. = Corriente máxima de falla que el dispositivo puede soportar sin dañarse a la tensión nominal.
* I de retención = Corriente de retención - corriente máxima a la cual el dispositivo no disparará a 20°C en aire quieto.
* I de disparo = Corriente de disparo - corriente mínima a la cual el dispositivo siempre disparará a 20°C en aire quieto.
* R mín. = Resistencia mínima del dispositivo a 20°C antes del disparo.
* R 1máx. = Resistencia máxima del dispositivo a 20°C medida 1 hora después del disparo.
Embalaje del Producto
- **Paquete estándar:** 500 PCS por bolsa de polietileno.
