HVR600 (600V) Serie
HVR600 (600V) Serie
Typ：HVR600
．Radialanschluss-Bauelemente
．Ausgehärtetes, flammhemmendes Epoxid-Polymer-Isoliermaterial erfüllt die Anforderungen von UL 94V-0
．Die Hochspannungs-Radial-Bauelemente (HVR Series), ein polymerbasiertes Bauelement mit positivem Temperaturkoeffizienten (PPTC), eignen sich zum Schutz von Telefonieanlagen vor Blitz- und Netzüberschlägen und sind vollständig mit Telekommunikationsstandards kompatibel.
．Die Hochspannungs-Radial-Bauelemente sind so ausgelegt, dass sie verschiedene Produktserien mit unterschiedlichen Haltestromwerten bieten, die 600Vac (Vmax interrupting) und 60Vdc (Vmax operating) unterstützen und einen niedrigen Widerstand aufweisen.
．Ausgehärtetes, flammhemmendes Epoxid-Polymer-Isoliermaterial erfüllt die Anforderungen von UL 94V-0
．Die Hochspannungs-Radial-Bauelemente (HVR Series), ein polymerbasiertes Bauelement mit positivem Temperaturkoeffizienten (PPTC), eignen sich zum Schutz von Telefonieanlagen vor Blitz- und Netzüberschlägen und sind vollständig mit Telekommunikationsstandards kompatibel.
．Die Hochspannungs-Radial-Bauelemente sind so ausgelegt, dass sie verschiedene Produktserien mit unterschiedlichen Haltestromwerten bieten, die 600Vac (Vmax interrupting) und 60Vdc (Vmax operating) unterstützen und einen niedrigen Widerstand aufweisen.
Einführung
PPTC HVR600 Hochspannungs-Serie 600V DC

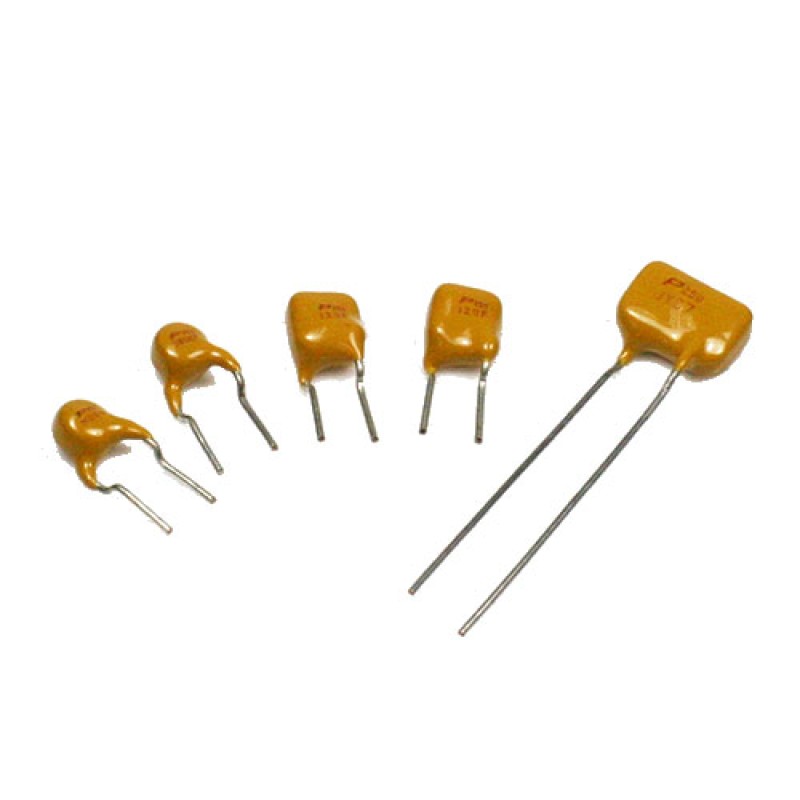

- Bauteile mit radialen Anschlussdrähten
- Gehärtetes, flammhemmendes Epoxid-Polymer-Isoliermaterial erfüllt die Anforderungen von UL 94V-0
- Die Hochspannungs-Radialgeräte (HVR Series), ein polymerbasiertes Positive Temperature Coefficient (PPTC)-Bauteil, eignen sich zum Schutz von Telefonieausrüstung gegen Blitzschlag und Fremdspannungsüberschläge und sind vollständig mit Telekommunikationsstandards kompatibel.
- Die Hochspannungs-Radialgeräte sind so ausgelegt, dass sie verschiedene Haltestrom-Produktserien mit 600Vac (Vmax interrupting) und 60Vdc (Vmax operating) sowie geringem Widerstand bieten.
Produktkonformität
- UL, CSA, TUV
- EU RoHS, REACH
Elektrische Eigenschaften
| MODELL | V max. VDC Vint/Vop | I max. A | Strom (A) | R min. (Ohms) | R$_{1}$ max (Ohms) | Auslösezeit | Pd typ. (W) | ||
|---|---|---|---|---|---|---|---|---|---|
| Haltestrom | Auslösestrom | Strom (A) | Zeit (sec.) | ||||||
| HVR600P150C | 600/60 | 3 | 0.15 | 0.30 | 6.00 | 22.00 | 1.00 | 5.00 | 1 |
| HVR600P150C-RA | 600/60 | 3 | 0.15 | 0.30 | 7.00 | 20.00 | 1.00 | 5.00 | 1 |
| HVR600P150C-RB | 600/60 | 3 | 0.15 | 0.30 | 9.00 | 22.00 | 1.00 | 4.50 | 1 |
| HVR600P150CF | 600/60 | 3 | 0.15 | 0.30 | 6.00 | 22.00 | 1.00 | 5.00 | 1 |
| HVR600P160C | 600/60 | 3 | 0.16 | 0.32 | 4.00 | 18.00 | 1.00 | 7.00 | 1 |
| HVR600P160C-RA | 600/60 | 3 | 0.16 | 0.32 | 4.00 | 16.00 | 1.00 | 9.50 | 1 |
| HVR600P160C-R1 | 600/60 | 3 | 0.16 | 0.32 | 4.00 | 17.00 | 1.00 | 9.00 | 1 |
| HVR600P160CF | 600/60 | 3 | 0.16 | 0.32 | 4.00 | 18.00 | 1.00 | 7.00 | 1 |
* V max. = Maximale Spannung, die das Bauteil bei Nennstrom ohne Schaden aushalten kann.
* I max. = Maximaler Fehlerstrom, den das Bauteil bei Nennspannung ohne Schaden aushalten kann.
* I hold = Haltestrom - maximaler Strom, bei dem das Bauteil bei 20°C und unbewegter Luft nicht auslöst.
* I trip = Auslösestrom - minimaler Strom, bei dem das Bauteil bei 20°C und unbewegter Luft immer auslöst.
* R min. = Minimaler Widerstand des Bauteils bei 20°C vor dem Auslösen.
* R 1max. = Maximaler Widerstand des Bauteils bei 20°C, gemessen 1 Stunde nach dem Auslösen.
Produktverpackung
- **Standardverpackung:** 500 PCS pro Polybeutel.
