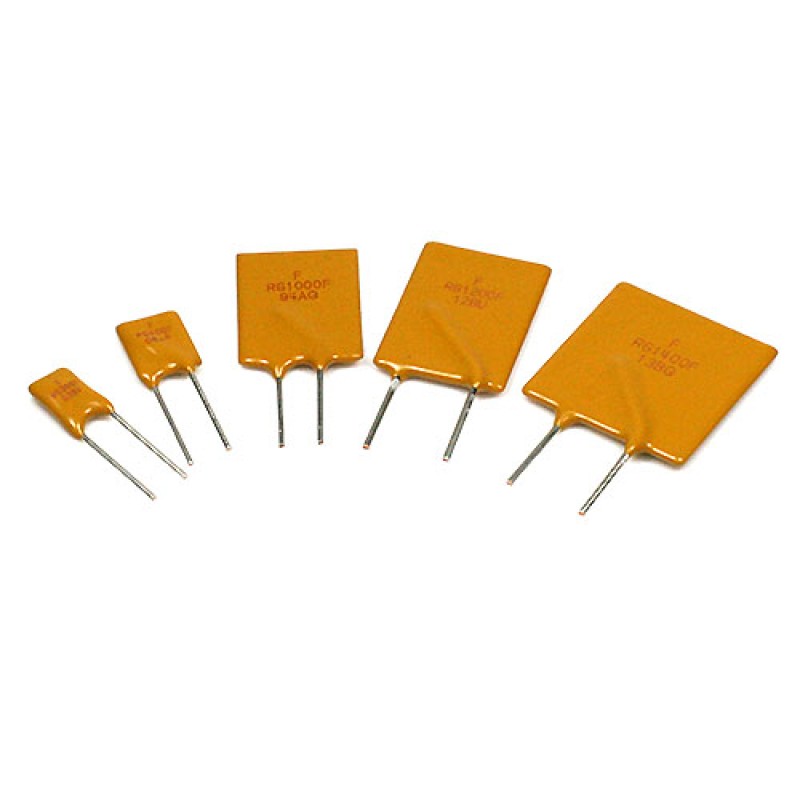

RF-RG (16V) Serie
RF-RG (16V) Serie
Typ：RF-RG
．Radiale Anschluss-Bauelemente
．Ausgehärtetes, flammhemmendes Epoxid-Polymer-Isoliermaterial erfüllt die Anforderungen von UL 94V-0
．Lose Verpackung, Band- und Spulenverpackung sowie Ammo-Pack sind bei den meisten Modellen erhältlich.
．Der niedrige Widerstand, schnelle Auslösezeiten und das enge Auslöse-zu-Halte-Verhältnis
．Sicherheits- und Brandmeldesysteme
．Medizinische Geräte
．Transformatoren
．Satelliten-Videoempfänger
．Ausgehärtetes, flammhemmendes Epoxid-Polymer-Isoliermaterial erfüllt die Anforderungen von UL 94V-0
．Lose Verpackung, Band- und Spulenverpackung sowie Ammo-Pack sind bei den meisten Modellen erhältlich.
．Der niedrige Widerstand, schnelle Auslösezeiten und das enge Auslöse-zu-Halte-Verhältnis
．Sicherheits- und Brandmeldesysteme
．Medizinische Geräte
．Transformatoren
．Satelliten-Videoempfänger
Einleitung
PPTC RF-RG 16V DC Serie
- Bauteile mit radialen Anschlussdrähten
- Ausgehärtetes, flammhemmendes Epoxid-Polymer-Isoliermaterial erfüllt die Anforderungen von UL 94V-0
- Lose Verpackung, Tape-and-Reel und Ammo-Pack sind für die meisten Modelle verfügbar.
- Der niedrige Widerstand, schnelle Auslösezeiten und der enge Abstand zwischen Auslösestrom und Haltestrom
- Sicherheits- und Brandmeldeanlagen
- Medizinische Geräte
- Transformatoren
- Satelliten-Videoreceiver
Produktkonformität
- UL, CSA, TUV
- EU RoHS, REACH
Elektrische Eigenschaften
| MODELL | V max. Volt (DC) | I max. Ampere | Ampere bei 20°C | Widerstand bei 20°C (Ohm) | Max. Auslösezeit bei 5*Ih (Sekunden bei 20°C) | Leistungsaufnahme nach Auslösung (Watt bei 20°C) | ||
|---|---|---|---|---|---|---|---|---|
| Ihold | Itrip | Anfangswiderstand | 1 Stunde (R1) Widerstand nach Auslösung | |||||
| Haltestrom | Auslösestrom | Min. | Max. | |||||
| RF-RG300 | 16 | 100 | 3.0 | 5.1 | 0.034 | 0.105 | 2.0 | 2.3 |
| RF-RG400 | 16 | 100 | 4.0 | 6.8 | 0.020 | 0.063 | 3.5 | 2.4 |
| RF-RG500 | 16 | 100 | 5.0 | 8.5 | 0.014 | 0.044 | 3.6 | 2.6 |
| RF-RG600 | 16 | 100 | 6.0 | 10.2 | 0.009 | 0.033 | 5.8 | 2.8 |
| RF-RG700 | 16 | 100 | 7.0 | 11.9 | 0.006 | 0.021 | 8.0 | 3.0 |
| RF-RG800 | 16 | 100 | 8.0 | 13.6 | 0.005 | 0.018 | 9.0 | 3.3 |
| RF-RG900 | 16 | 100 | 9.0 | 15.3 | 0.004 | 0.015 | 12.0 | 3.3 |
| RF-RG1000 | 16 | 100 | 10.0 | 17.0 | 0.003 | 0.015 | 12.5 | 3.6 |
| RF-RG1100 | 16 | 100 | 11.0 | 18.7 | 0.003 | 0.010 | 13.5 | 3.7 |
| RF-RG1200 | 16 | 100 | 12.0 | 20.4 | 0.002 | 0.009 | 16.0 | 4.2 |
| RF-RG1400 | 16 | 100 | 14.0 | 23.8 | 0.002 | 0.008 | 20.0 | 4.6 |
* V max. = Maximale Spannung, die das Bauteil ohne Beschädigung bei Nennstrom aushält.
* I max. = Maximaler Fehlerstrom, den das Bauteil ohne Beschädigung bei Nennspannung aushält.
* I hold = Haltestrom - maximaler Strom, bei dem das Bauteil bei 20°C (stille Luft) nicht auslöst.
* I trip = Auslösestrom - minimaler Strom, bei dem das Bauteil bei 20°C (stille Luft) stets auslöst.
* R min. = Minimaler Widerstand des Bauteils bei 20°C vor der Auslösung.
* R 1max. = Maximaler Widerstand des Bauteils bei 20°C, gemessen 1 Stunde nach der Auslösung.
Produktverpackung
- **Standardverpackung:** 500 Stück pro Polybeutel.
- Trommelband (Tape-and-Reel) auf Anfrage erhältlich.
