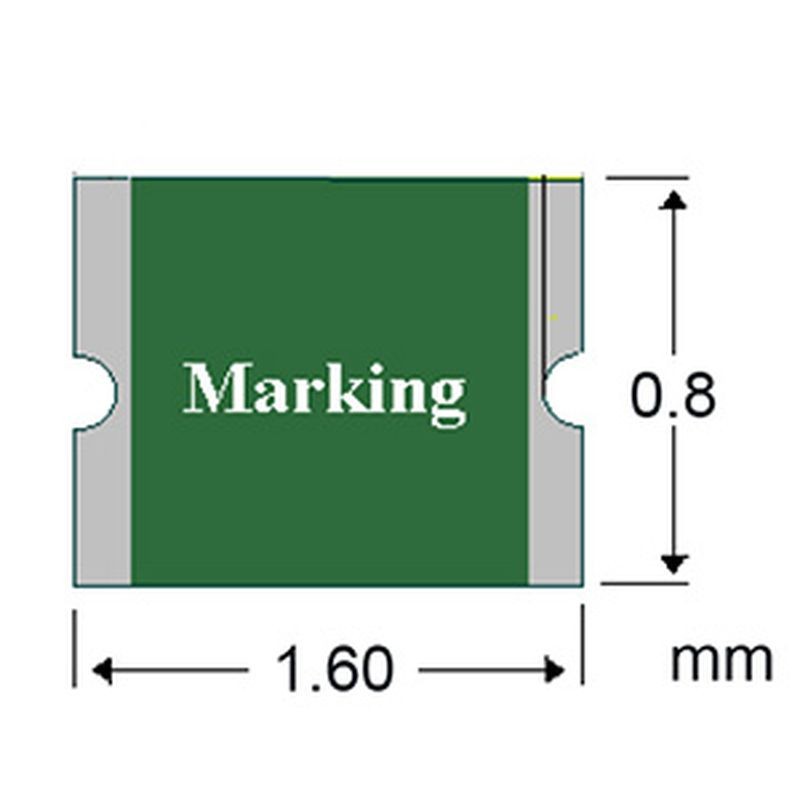

Serie SMD0603
SMD0603 Serie
Tipo：SMD0603
Dispositivo de protección de circuito autorrestable para uso en electrónica de consumo, computadoras, etc.
Introducción
Serie SMD0603 PPTC
Dispositivo de protección de circuito autorreiniciable para uso en electrónica de consumo, computadoras, etc.
Conformidad del Producto
- UL, CSA, TUV
- EU RoHS, REACH
Características Electrónicas
| Número de modelo | Valores máximos | Tiempo máximo hasta el disparo | Resistencia a 20°C | |||||
|---|---|---|---|---|---|---|---|---|
| Corriente de mantenimiento (A) | Corriente de disparo (A) | V máx. (V dc) | I máx. (A) | Corriente (A) | Tiempo (Sec.) | R mín. (Ω) | R 1máx. (Ω) | |
| SMD0603P010TF | 0.10 | 0.30 | 15 | 40 | 0.50 | 1.00 | 0.900 | 6.000 |
| SMD0603P020TF | 0.20 | 0.50 | 9 | 40 | 1.00 | 0.06 | 0.550 | 3.500 |
| SMD0603P025TF | 0.25 | 0.55 | 9 | 40 | 8.00 | 0.08 | 0.500 | 3.000 |
| SMD0603P035TF | 0.35 | 0.75 | 6 | 40 | 8.00 | 0.10 | 0.200 | 1.000 |
* V máx. = Tensión máxima que el dispositivo puede soportar sin dañarse a la corriente nominal.
* I máx. = Corriente máxima de falla que el dispositivo puede soportar sin dañarse a la tensión nominal.
* I hold = Corriente de mantenimiento - corriente máxima a la que el dispositivo no se disparará a 20°C en aire en reposo.
* I trip = Corriente de disparo - corriente mínima a la que el dispositivo siempre se disparará a 20°C en aire en reposo.
* R mín. = Resistencia mínima del dispositivo a 20°C antes del disparo.
* R 1máx. = Resistencia máxima del dispositivo a 20°C medida 1 hora después del disparo.
Embalaje del Producto
- Los productos SMD se envasan en carretes con cinta para máquinas pick-and-place.
- Paquete estándar: 4,000 PCS por carrete.
